EDA with R

2019-05

課程綱要

Agenda

Data Visualization
ggplot2 in R
- 基本架構介紹
- 起手式(基本語法)
- 應用(各種圖形的呈現)
  - Bar
  - Line
  - Histogram
  - Point

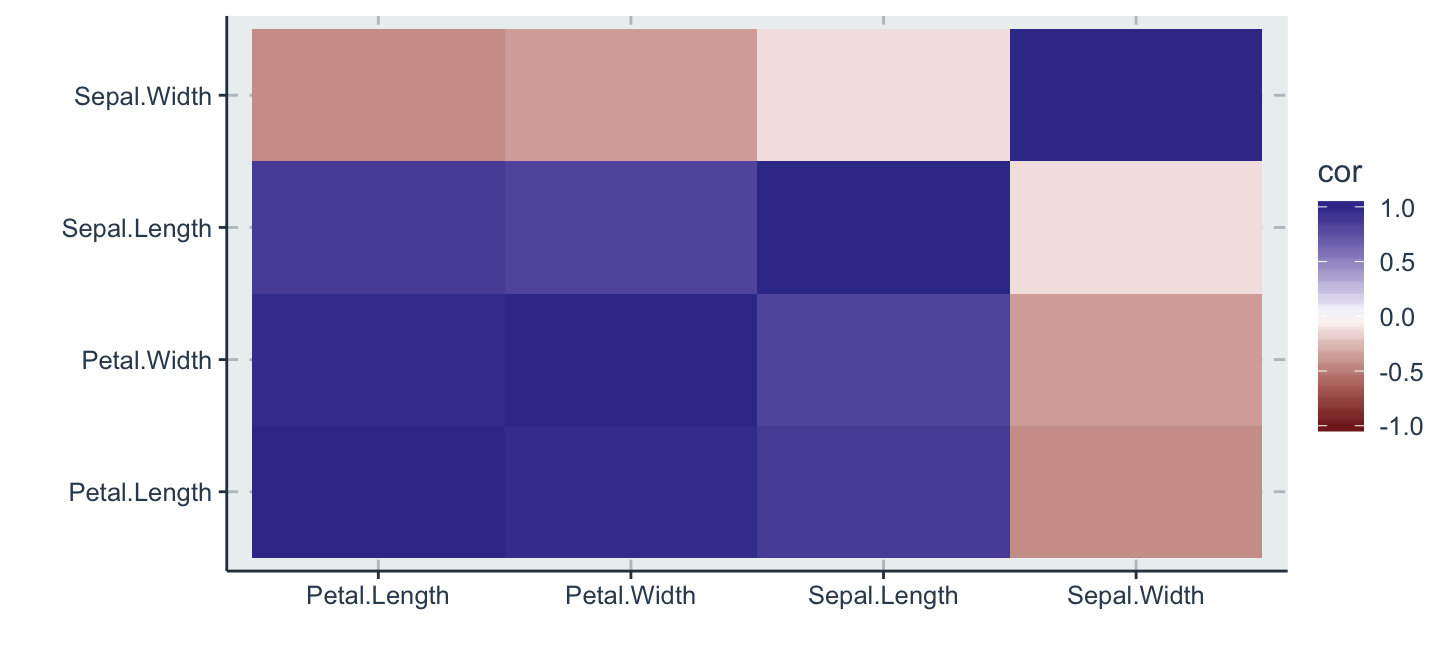

  - Heatmap
- 進階技巧

互動式視覺化呈現
Bonus

Data Visualization

清晰有效地傳達與溝通訊息
教學、研究、宣傳
美學、功能兼顧
統計圖形、訊息可視化
一張好圖，勝過千言萬語

ggplot2 簡介

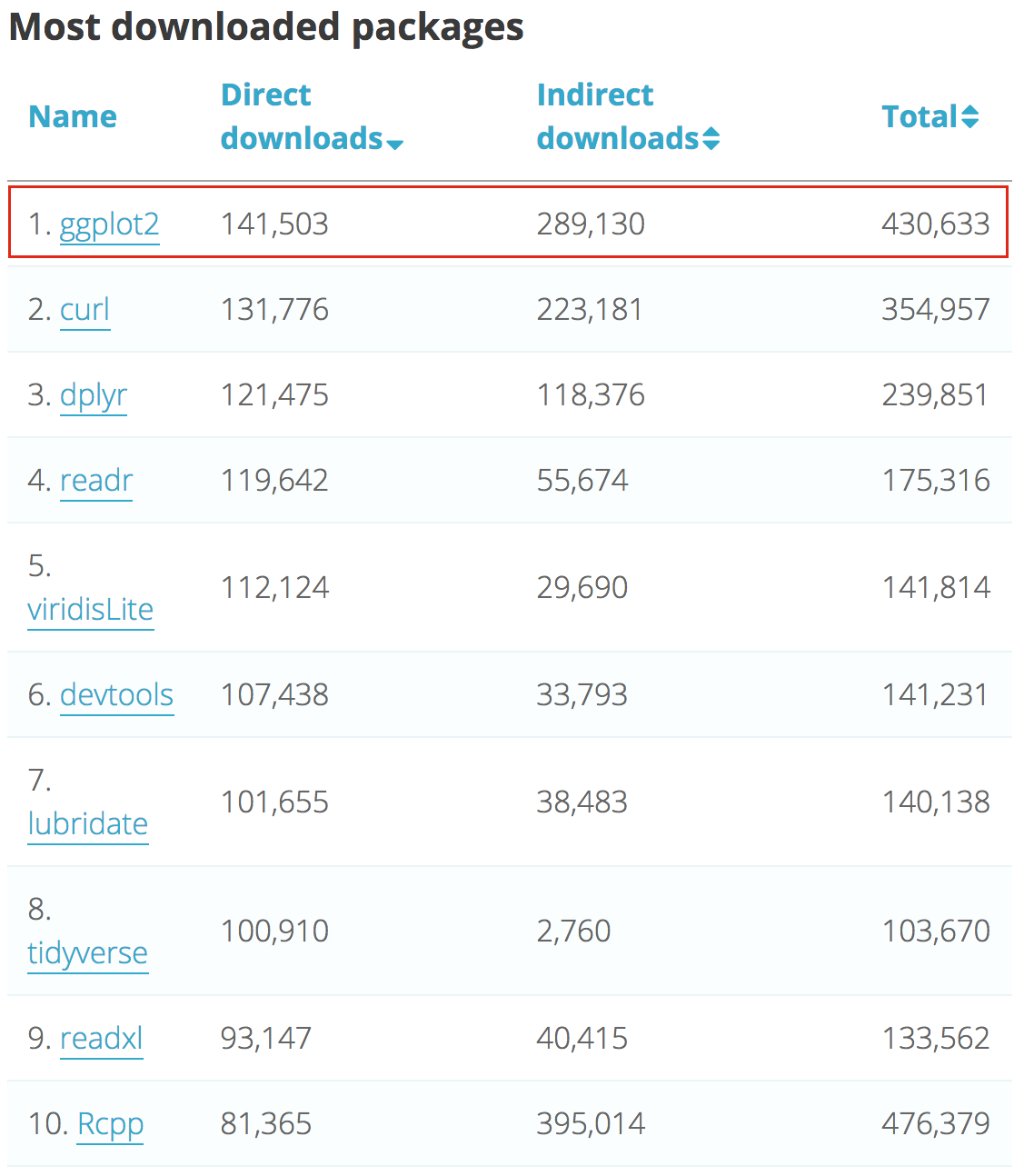

套件下載次數第一名(Source)
R環境下的繪圖套件
取自 “The Grammar of Graphics” (Leland Wilkinson, 2005)
設計理念
- 採用圖層系統
- 用抽象的概念來控制圖形，
  避免細節繁瑣
- 圖形美觀

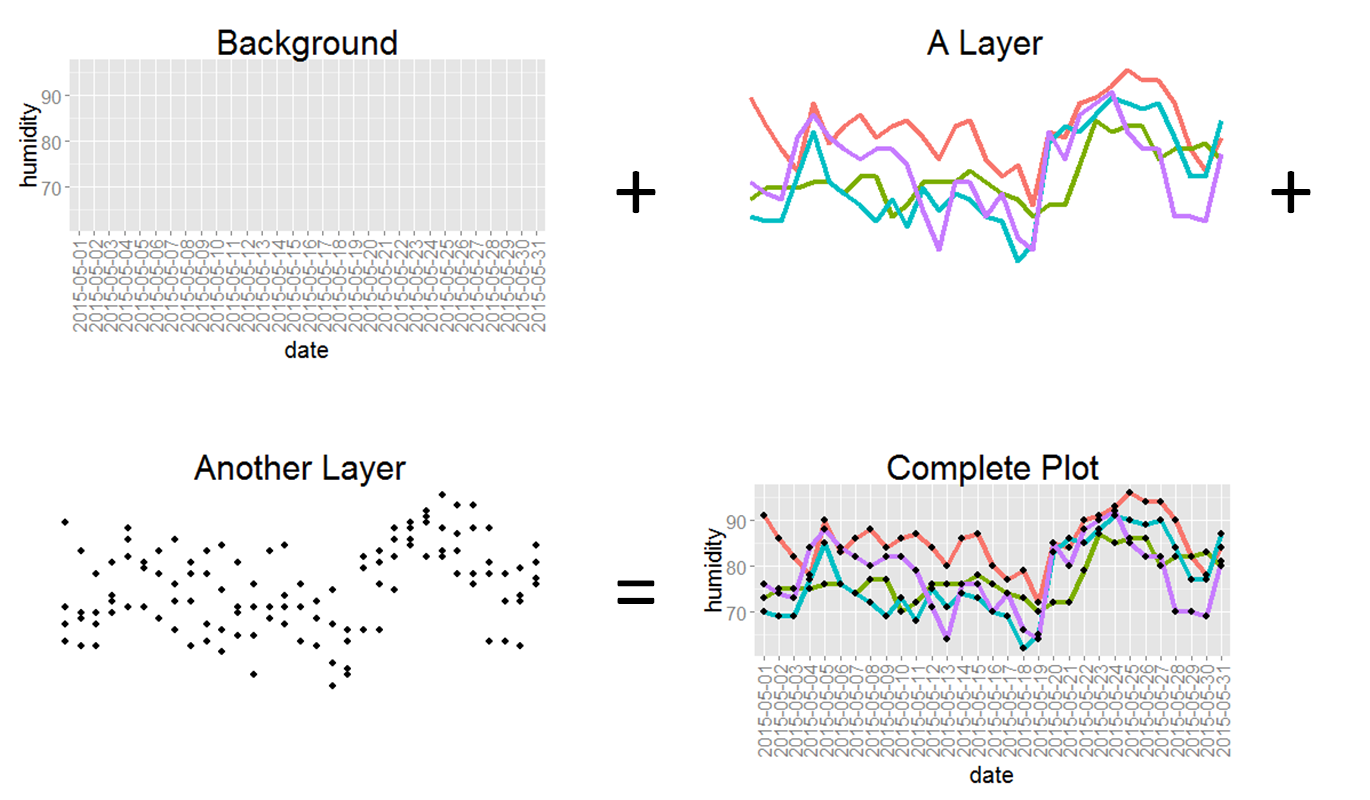

The Anatomy of a Plot

ggplot2 基本架構

資料 (data) 和映射 (mapping)
美學對應（aesthetic）
幾何圖案 (geometric)
座標尺度 (scale)
統計轉換 (statistics)
座標系統 (coordinante)
圖層 (layer)
繪圖面 (facet)
主題 (theme)

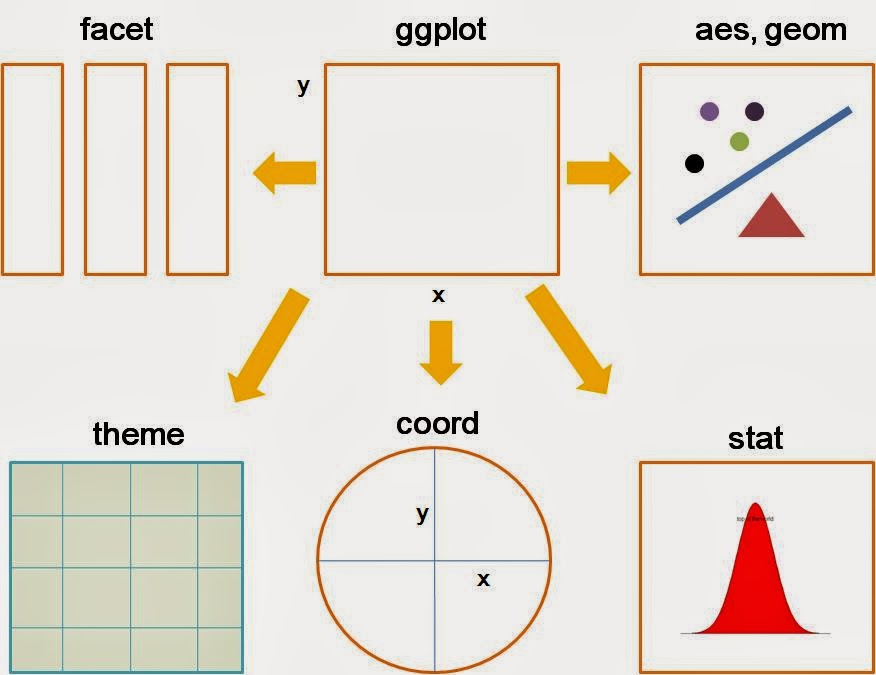

ggplot2 基本架構(2)

source: http://goo.gl/Odt2Rs

ggplot2 基本語法

ggplot(data=..., aes(x=..., y=...)) +
  geom_xxx(...) +
  stat_xxx(...) +
  facet_xxx(...) + ...

ggplot 描述 data 從哪來
aes 描述圖上的元素跟 data 之類的對應關係
geom_xxx 描述要畫圖的類型及相關調整的參數
常用的類型諸如：geom_bar, geom_line, geom_points, …

圖層概念的實作

前菜 - ggplot2到底有多少種圖

Various functions

library(ggplot2)
# list all geom
ls(pattern = '^geom_', env = as.environment('package:ggplot2'))

 [1] "geom_abline"     "geom_area"       "geom_bar"
 [4] "geom_bin2d"      "geom_blank"      "geom_boxplot"
 [7] "geom_col"        "geom_contour"    "geom_count"
[10] "geom_crossbar"   "geom_curve"      "geom_density"
[13] "geom_density_2d" "geom_density2d"  "geom_dotplot"
[16] "geom_errorbar"   "geom_errorbarh"  "geom_freqpoly"
[19] "geom_hex"        "geom_histogram"  "geom_hline"
[22] "geom_jitter"     "geom_label"      "geom_line"
[25] "geom_linerange"  "geom_map"        "geom_path"
[28] "geom_point"      "geom_pointrange" "geom_polygon"
[31] "geom_qq"         "geom_qq_line"    "geom_quantile"
[34] "geom_raster"     "geom_rect"       "geom_ribbon"
[37] "geom_rug"        "geom_segment"    "geom_sf"
[40] "geom_sf_label"   "geom_sf_text"    "geom_smooth"
[43] "geom_spoke"      "geom_step"       "geom_text"
[46] "geom_tile"       "geom_violin"     "geom_vline"

注意

使用 data.frame 儲存資料 (不可以丟 matrix 物件)

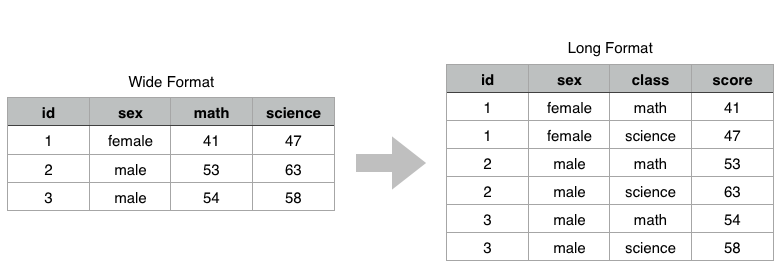

使用 wide format to long format

正片開始

首先請先安裝以下套件

安裝套件

install.packages(c("tidyr","dplyr","ggplot2"))

載入套件 (注意：下載完套件一定要記得 library 才能使用喲！)

library(ggplot2)
library(dplyr)
library(tidyr)

or

安裝套件

install.packages("tidyverse")

載入套件 (注意：下載完套件一定要記得 library 才能使用喲！)

library(tidyverse)

一切從讀檔開始（CSV）

課程資料下載

############### 相對路徑 ###############
# 瞭解現在我們所處在的路徑
getwd()
# 設定我們檔案存放的路徑
setwd()
# 讀檔起手式
data <- read.csv("transaction.csv")
# 若讀入的是亂碼，試試以下
data <- read.csv("transaction.csv",fileEncoding = 'big5')  #如果你是mac
data <- read.csv("transaction.csv",fileEncoding = 'utf-8') #如果你是windows

資料介紹

area_land	price_total	build_type	area_park	area_build	trac_year
35.0	6380000	公寓(5樓含以下無電梯)	0.0	61	102
10.7	12010000	住宅大樓(11層含以上有電梯)	0.0	104	102
8.5	10080000	套房(1房1廳1衛)	8.6	52	102
4.7	4600000	住宅大樓(11層含以上有電梯)	0.0	39	102
31.0	23800000	華廈(10層含以下有電梯)	0.0	185	102

欄位說明

英文欄位名稱	中文欄位名稱
city	縣市
district	鄉鎮市區
trac_year	交易年份
trac_month	交易月份
trac_type	交易標的
trac_content	交易筆棟數
use_type	使用分區或編定

英文欄位名稱	中文欄位名稱
build_type	建物型態
build_ymd	建築完成年月
area_land	土地移轉總面積.平方公尺.
area_build	建物移轉總面積.平方公尺.
area_park	車位移轉總面積.平方公尺.
price_total	總價.元.
price_unit	單價.元.平方公尺.

以為開始了嗎？

進行分析前，先去了解資料的型態與特性

str(data)

'data.frame':   153598 obs. of  15 variables:
 $ city        : Factor w/ 4 levels "高雄市","臺北市",..: 2 2 2 2 2 2 2 2 2 2 ...
 $ district    : Factor w/ 99 levels "阿蓮區","八里區",..: 63 96 96 5 96 5 5 38 38 42 ...
 $ trac_year   : int  102 102 102 102 102 102 102 102 102 102 ...
 $ trac_month  : Factor w/ 12 levels "1","2","3","4",..: 1 1 1 1 1 1 1 1 1 1 ...
 $ trac_type   : Factor w/ 2 levels "房地(土地+建物)",..: 1 1 2 1 1 2 2 2 2 2 ...
 $ trac_content: Factor w/ 327 levels "土地0建物0車位0",..: 57 57 58 57 57 62 62 58 64 167 ...
 $ use_type    : Factor w/ 5 levels "工","農","其他",..: 5 4 4 4 5 5 5 5 1 5 ...
 $ build_type  : Factor w/ 12 levels "辦公商業大樓",..: 6 12 10 12 7 7 7 12 1 12 ...
 $ build_ymd   : int  701109 701228 970114 851218 970624 1010724 1010724 1000414 1010531 870910 ...
 $ area_land   : num  34.96 10.71 8.51 4.7 30.97 ...
 $ area_build  : num  60.6 104.5 51.9 39.4 185.2 ...
 $ area_park   : num  0 0 8.55 0 0 ...
 $ price_total : num  6380000 12010000 10080000 4600000 23800000 ...
 $ price_unit  : int  105263 114928 194070 116900 128510 218147 204716 174613 133648 27658 ...
 $ age         : int  32 32 5 17 5 1 1 2 1 15 ...

身為資料分析師，一定要有的好習慣！

暸解基本的各變數統計量值

summary(data)

     city          district        trac_year     trac_month
 高雄市:34460   淡水區 :  7172   Min.   :102   12     :15206
 臺北市:24238   西屯區 :  5974   1st Qu.:102   5      :15079
 臺中市:37482   新莊區 :  5955   Median :102   4      :14682
 新北市:57418   北屯區 :  5881   Mean   :102   3      :14523
                新店區 :  5873   3rd Qu.:102   7      :13805
                中和區 :  5719   Max.   :102   6      :13392
                (Other):117024                 (Other):66911
                trac_type              trac_content   use_type
 房地(土地+建物)     :91613   土地1建物1車位0:66792   工  :  3233
 房地(土地+建物)+車位:61985   土地1建物1車位1:41031   農  :   577
                              土地2建物1車位0:14537   其他:  8206
                              土地1建物1車位2: 7195   商  : 26205
                              土地2建物1車位1: 4787   住  :115377
                              土地3建物1車位0: 4691
                              (Other)        :14565
                      build_type      build_ymd         area_land
 住宅大樓(11層含以上有電梯):70725   Min.   : 100602   Min.   :     0
 公寓(5樓含以下無電梯)     :23211   1st Qu.: 780326   1st Qu.:    13
 透天厝                    :21954   Median : 870506   Median :    22
 華廈(10層含以下有電梯)    :20365   Mean   : 868754   Mean   :    42
 套房(1房1廳1衛)           : 9709   3rd Qu.: 991201   3rd Qu.:    36
 店面(店鋪)                : 2888   Max.   :1030313   Max.   :127088
 (Other)                   : 4746
   area_build      area_park        price_total           price_unit
 Min.   :    0   Min.   :      0   Min.   :         0   Min.   :      0
 1st Qu.:   85   1st Qu.:      0   1st Qu.:   4900000   1st Qu.:  42685
 Median :  124   Median :      0   Median :   8400000   Median :  67880
 Mean   :  153   Mean   :     25   Mean   :  12879580   Mean   :  86176
 3rd Qu.:  179   3rd Qu.:      9   3rd Qu.:  14580000   3rd Qu.: 111173
 Max.   :79669   Max.   :2400000   Max.   :8800000000   Max.   :4284119
                                                        NA's   :461
      age
 Min.   :-1
 1st Qu.: 3
 Median :15
 Mean   :15
 3rd Qu.:24
 Max.   :92

質化 v.s. 量化：Bar Chart

`geom_bar`

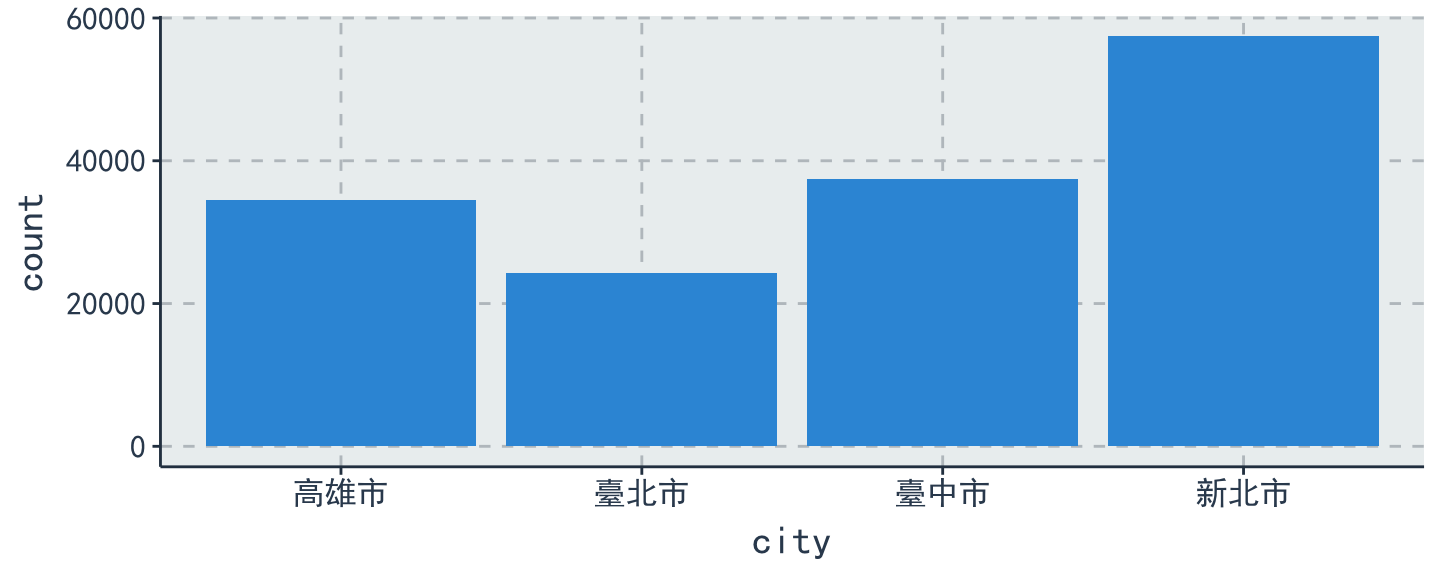

先來比較看看2013年在各縣市的案件交易量
SimHei字體下載連結

thm <- function() theme(text = element_text(size = 15, family = "SimHei")) # 控制字體與大小
    # SimHei是只有Mac才有的字體, 用來解決Mac系統中文顯示錯誤的問題
    # Windows系統使用者請忽略 `+ thm()` 指令
data %>%
  ggplot(aes(x = city)) + geom_bar(stat = "count") + thm() # stat = "count" 算個數

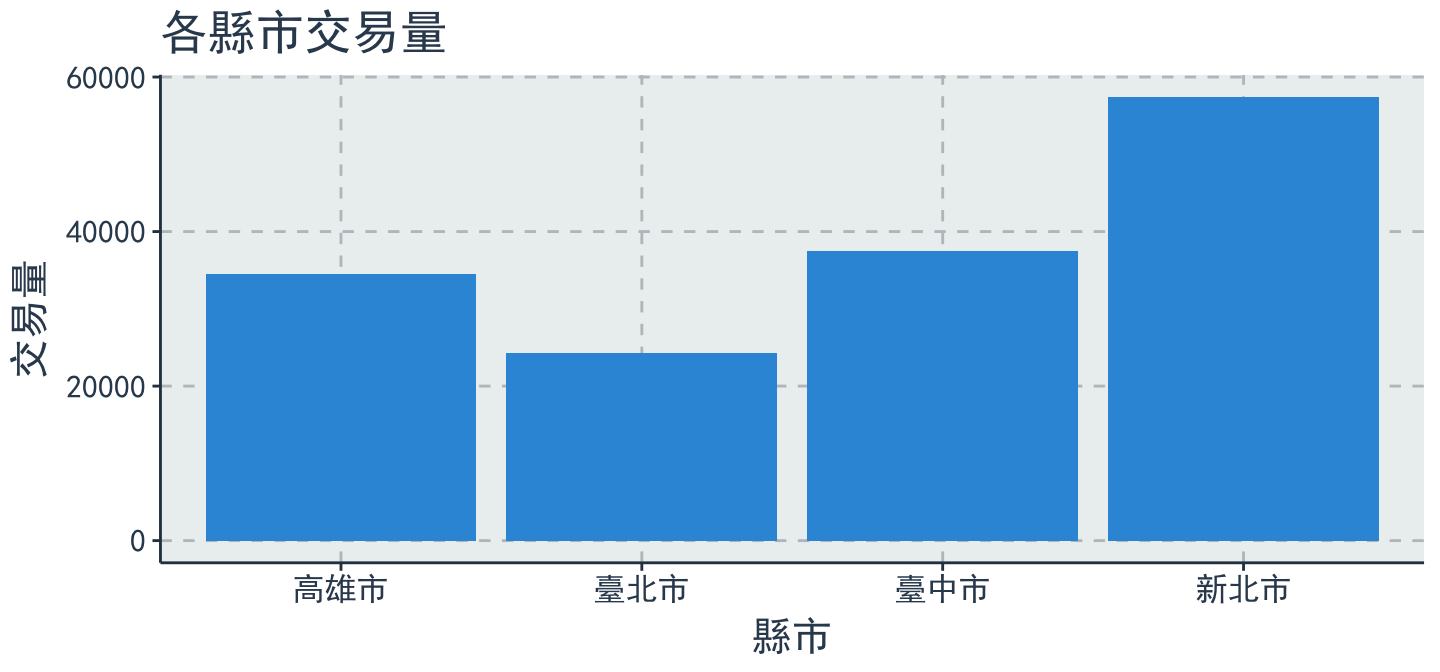

Change labels !

data %>%
  ggplot(aes(x = city)) + geom_bar(stat = "count") + thm() +
  labs(title = "各縣市交易量", x = "縣市", y = "交易量") # lab用來幫圖形的標題、x軸與y軸做命名

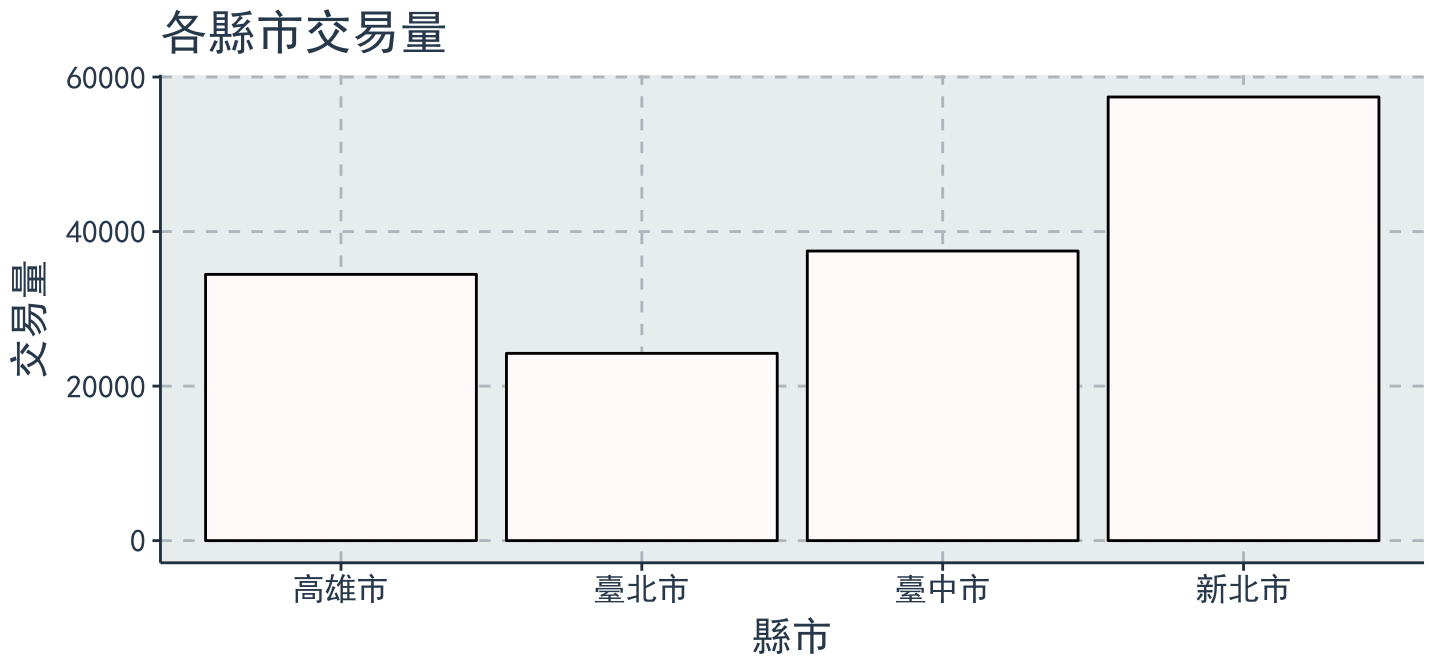

Change colors !

顏色調整：color vs fill?

data %>%
  ggplot(aes(x = city)) + geom_bar(stat = "count") + thm() +
  labs(title = "各縣市交易量", x = "縣市", y = "交易量") +
  geom_bar(fill = 'snow', color = 'black') # see colors() if you're picky

Bar chart

比較臺北市各行政區的案件交易量

# 資料整理
table = data %>%
  filter(city == "臺北市") %>%
  group_by(district) %>%
  summarise(Count = n())  # dplyr::n 用來計數
table

# A tibble: 12 x 2
   district Count
   <fct>    <int>
 1 北投區    2416
 2 大安區    1755
 3 大同區    1092
 4 南港區     989
 5 內湖區    3598
 6 士林區    1859
 7 松山區    1556
 8 萬華區    1584
 9 文山區    2197
10 信義區    1585
11 中山區    4410
12 中正區    1197

Bar chart

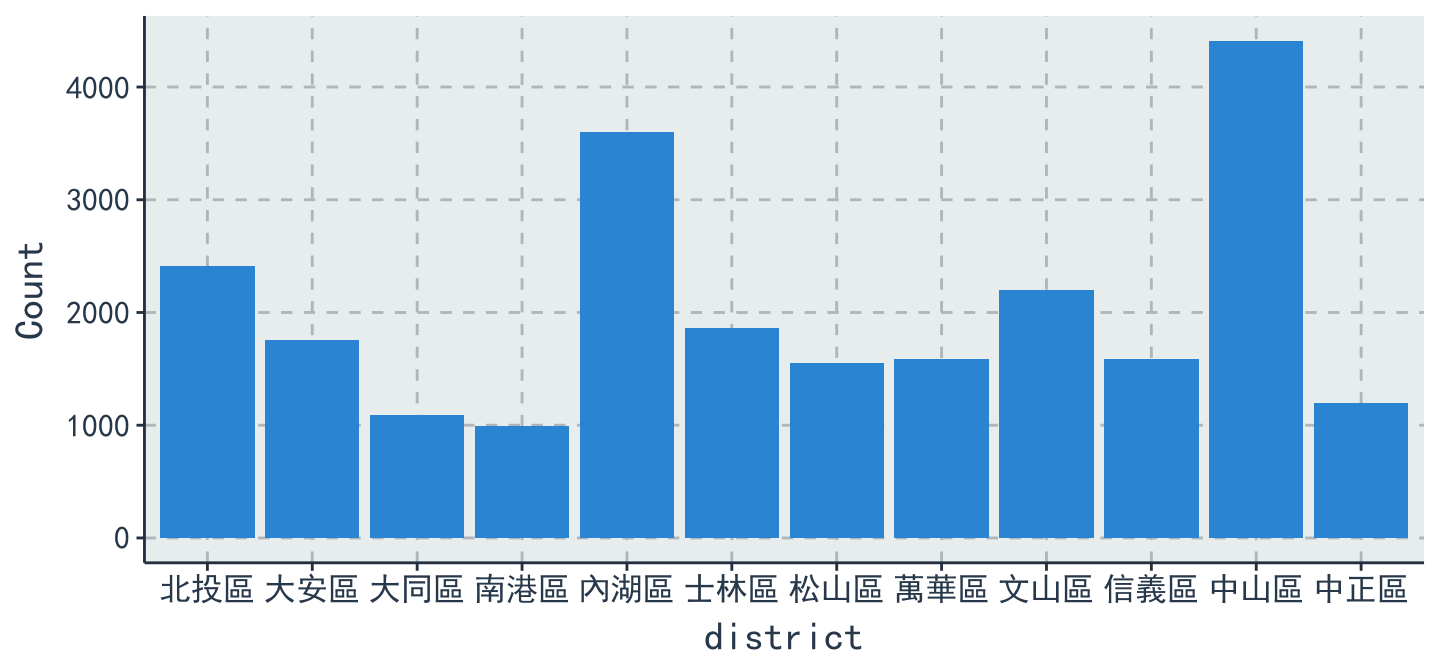

table %>%
  ggplot(aes(x = district, y = Count)) +
  geom_bar(stat = "identity") + thm() # stat='identity'以表格的值做為bar的高度

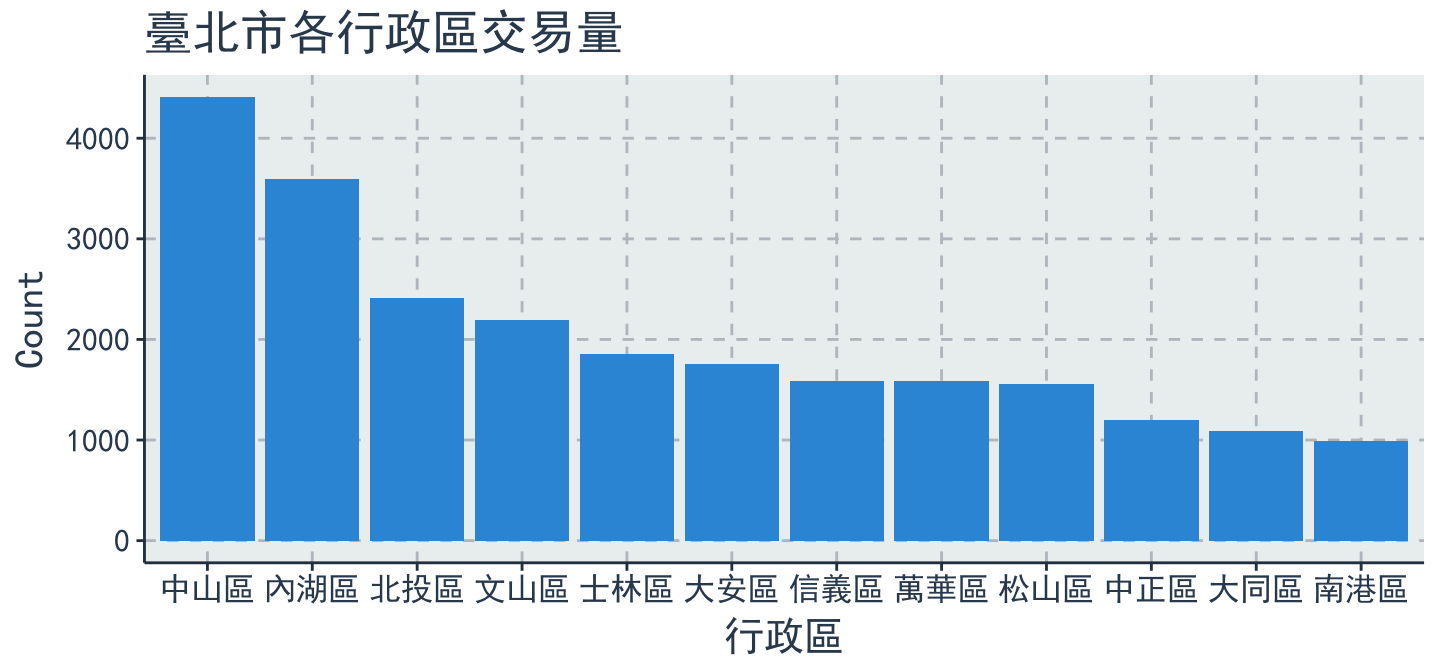

Reoder x

table %>%
  ggplot(aes(x = reorder(district, -Count), y = Count)) +
  geom_bar(stat = 'identity') + thm() +
  labs(titles = "臺北市各行政區交易量", x = "行政區", y = "Count")

小挑戰

計算並比較臺北市&高雄市的各使用分區或編定(use_type)所佔比例

# A tibble: 10 x 4
# Groups:   city [2]
   city   use_type Count  rate
   <fct>  <fct>    <int> <dbl>
 1 高雄市 工         196  0.01
 2 高雄市 農         123  0
 3 高雄市 其他       532  0.02
 4 高雄市 商        7582  0.22
 5 高雄市 住       26027  0.76
 6 臺北市 工         442  0.02
 7 臺北市 農           3  0
 8 臺北市 其他      1709  0.07
 9 臺北市 商        7323  0.3
10 臺北市 住       14761  0.61

參考解答

table = data %>%
  filter(city == "臺北市" | city == "高雄市" ) %>%
  group_by(city, use_type) %>%
  summarise(Count = n()) %>%
  mutate(rate = round(Count/sum(Count), 2))

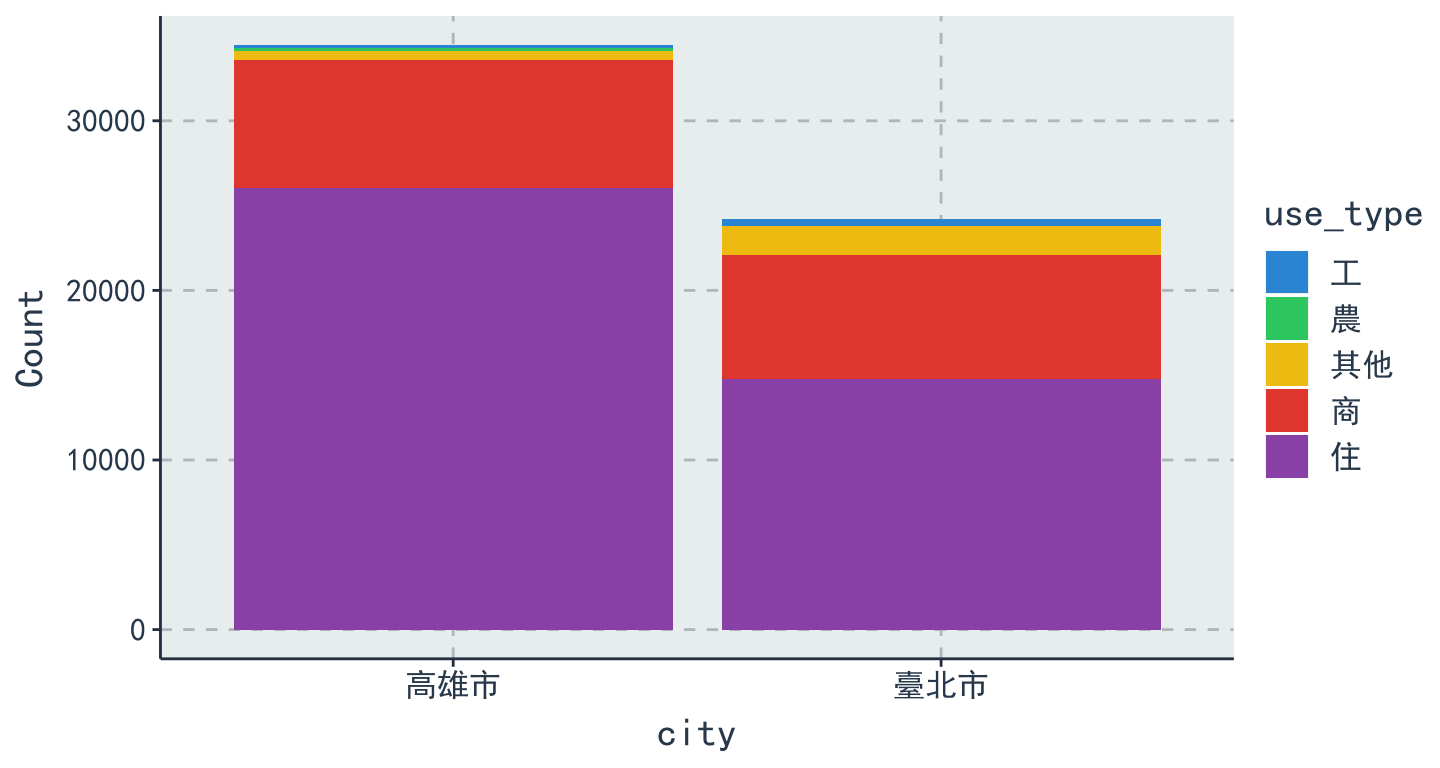

Grouping：`stack`

table %>%
  ggplot(aes(x = city, y = Count, fill = use_type)) +
  geom_bar(stat = 'identity', position = 'stack') + thm() # stack類別堆疊

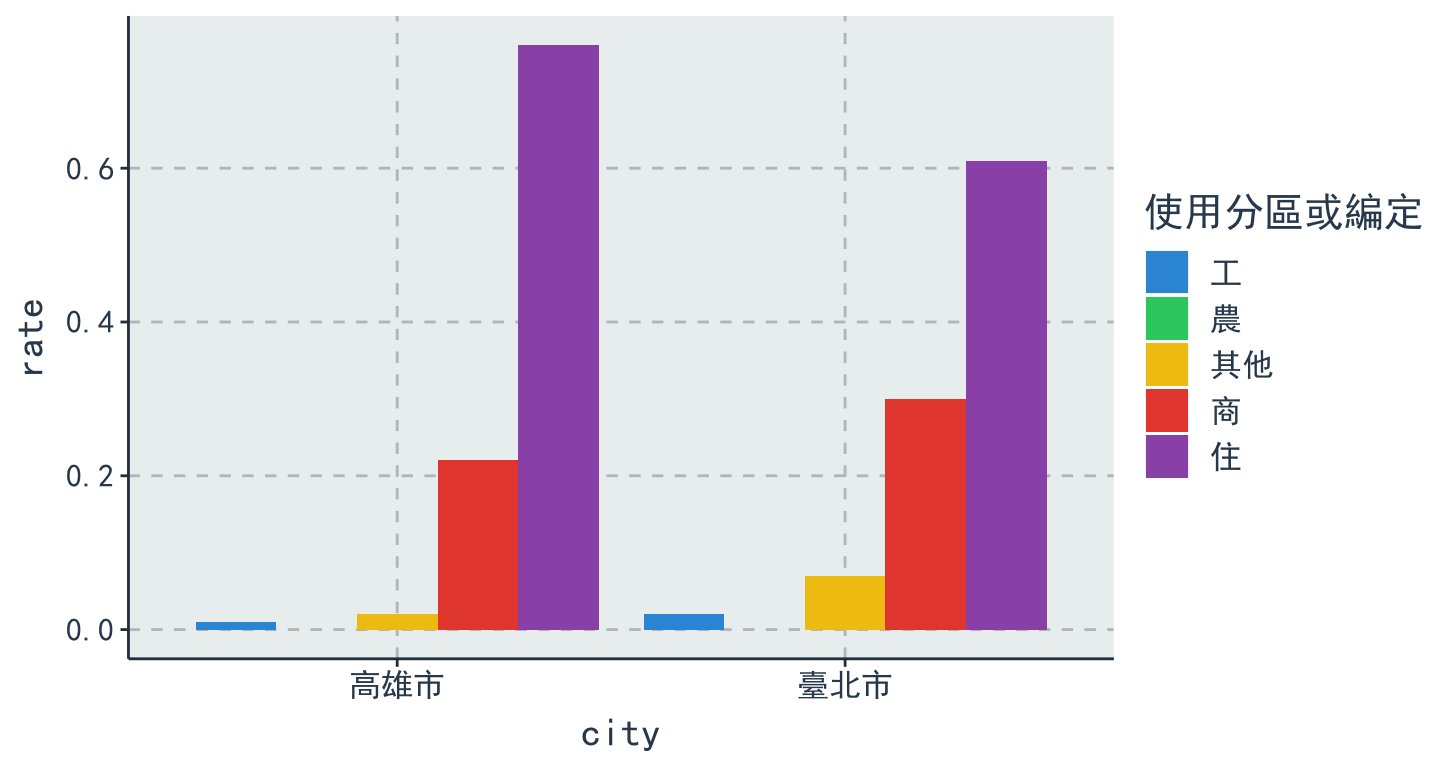

Grouping：`dodge`

table %>%
  ggplot(aes(x = city, y = rate, fill = use_type)) +
  geom_bar(stat = 'identity', position = 'dodge')  + # dodge類別並排
  thm() + scale_fill_discrete(name  ="使用分區或編定")  # 設定圖例的顯示

量化 v.s. 量化：Line Chart

`geom_line`

各月份交易量

table = data %>%
  group_by(trac_month) %>%
  summarise(Count=n())
table

# A tibble: 12 x 2
   trac_month Count
   <fct>      <int>
 1 1          10367
 2 2           7871
 3 3          14523
 4 4          14682
 5 5          15079
 6 6          13392
 7 7          13805
 8 8          11714
 9 9          10814
10 10         13166
11 11         12979
12 12         15206

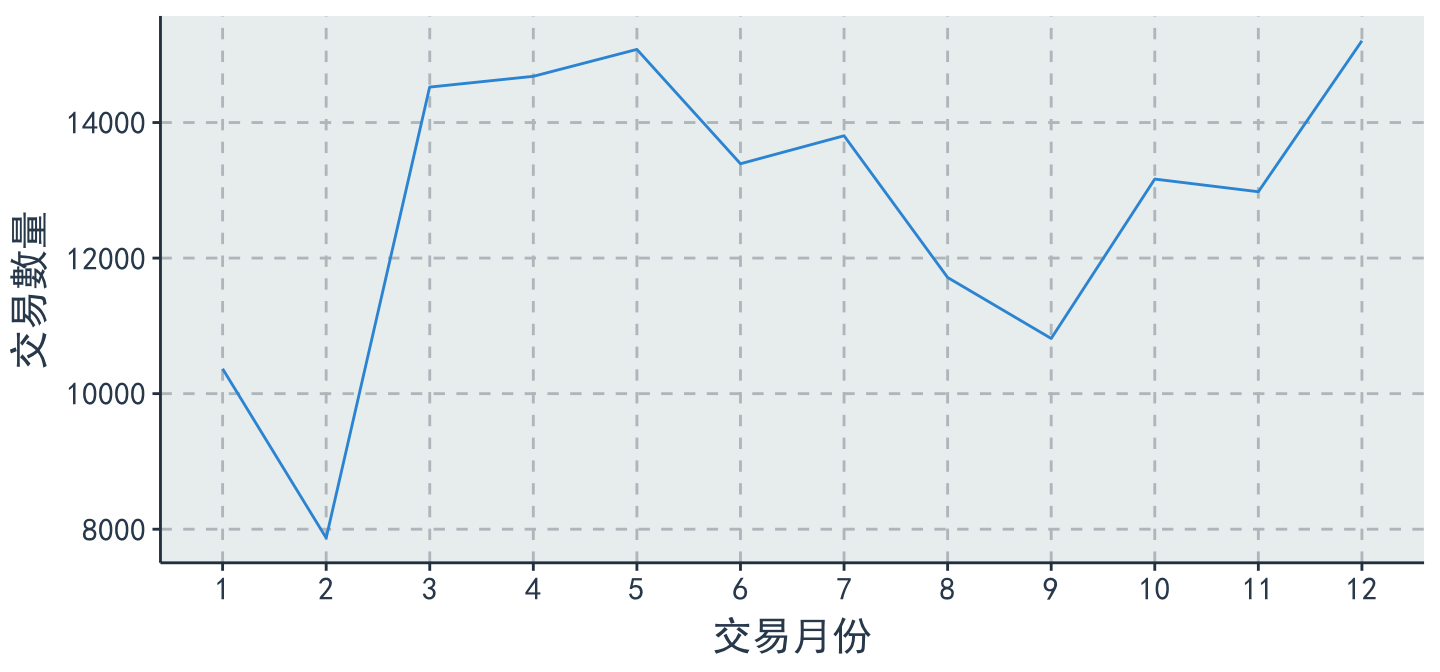

Line chart

table %>%
  ggplot(aes(x = trac_month, y = Count, group = 1)) +
  geom_line() + thm() + labs(x = "交易月份" , y = "交易數量")

`Multiple` Line

各縣市各月份交易量比較

table = data %>%
  group_by(city, trac_month) %>%
  summarise(Count = n())
table

# A tibble: 48 x 3
# Groups:   city [?]
   city   trac_month Count
   <fct>  <fct>      <int>
 1 高雄市 1           2511
 2 高雄市 2           1897
 3 高雄市 3           3355
 4 高雄市 4           3524
 5 高雄市 5           3378
 6 高雄市 6           3097
 7 高雄市 7           3063
 8 高雄市 8           2573
 9 高雄市 9           2354
10 高雄市 10          2590
# ... with 38 more rows

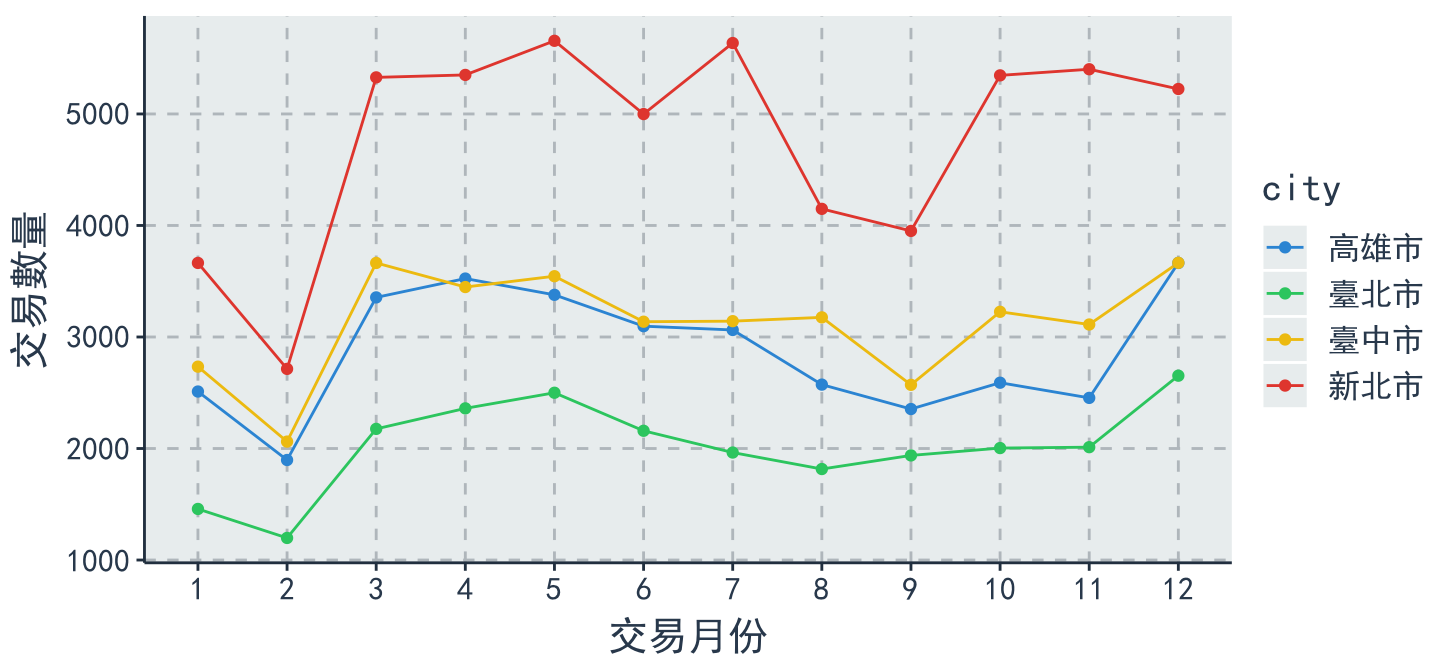

`Multiple` Line

table %>%
  ggplot(aes(x = trac_month, y = Count, group = city, color = city)) +
  geom_line() + geom_point() + thm() +
  labs(x = "交易月份" , y = "交易數量")

小挑戰

計算臺北市&高雄市不同屋齡的交易量，並畫出 Multiple Line plot
如下圖：

參考答案 (有發現什麼問題嗎？！)

data %>%
  filter(city == "臺北市" | city == "高雄市" ) %>%
  group_by(city, age) %>%
  summarise(Count = n()) %>%
  ggplot(aes(x = age, y = Count, group = city, color = city)) +
  geom_line() + geom_point() + thm()

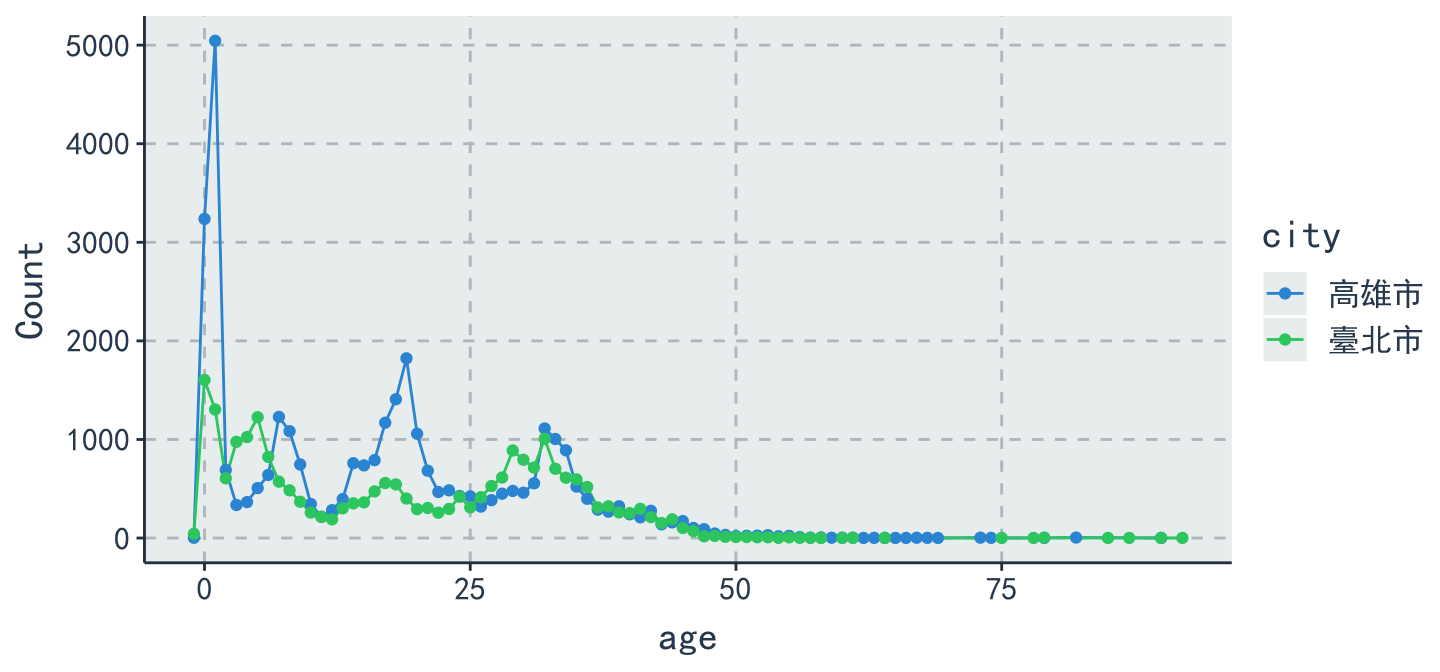

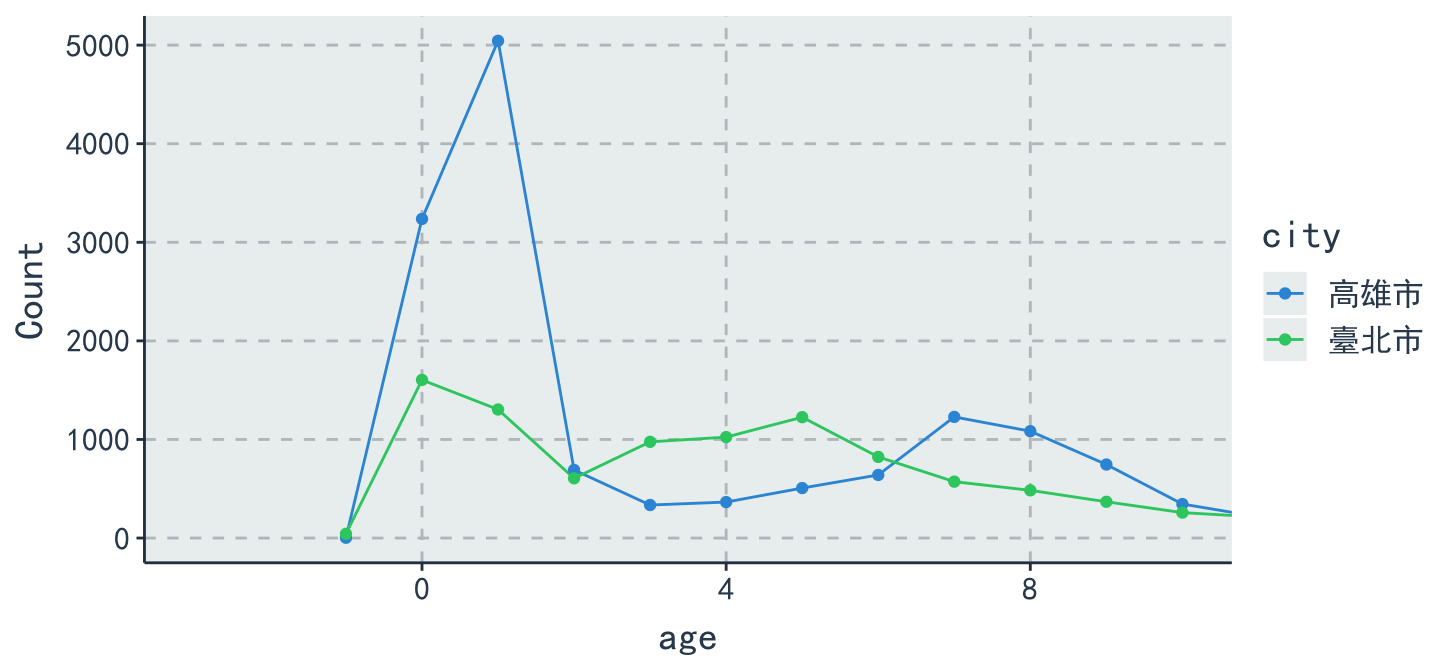

調整 x 軸的 scale 再看一次

EDA的價值之一就是找出資料中的不合理

data %>%
  filter(city == "臺北市" | city == "高雄市" ) %>%
  group_by(city, age) %>%
  summarise(Count = n()) %>%
  ggplot(aes(x = age, y = Count, group = city, color = city)) +
  geom_line() + geom_point() + thm() + coord_cartesian(xlim = c(-3, 10))

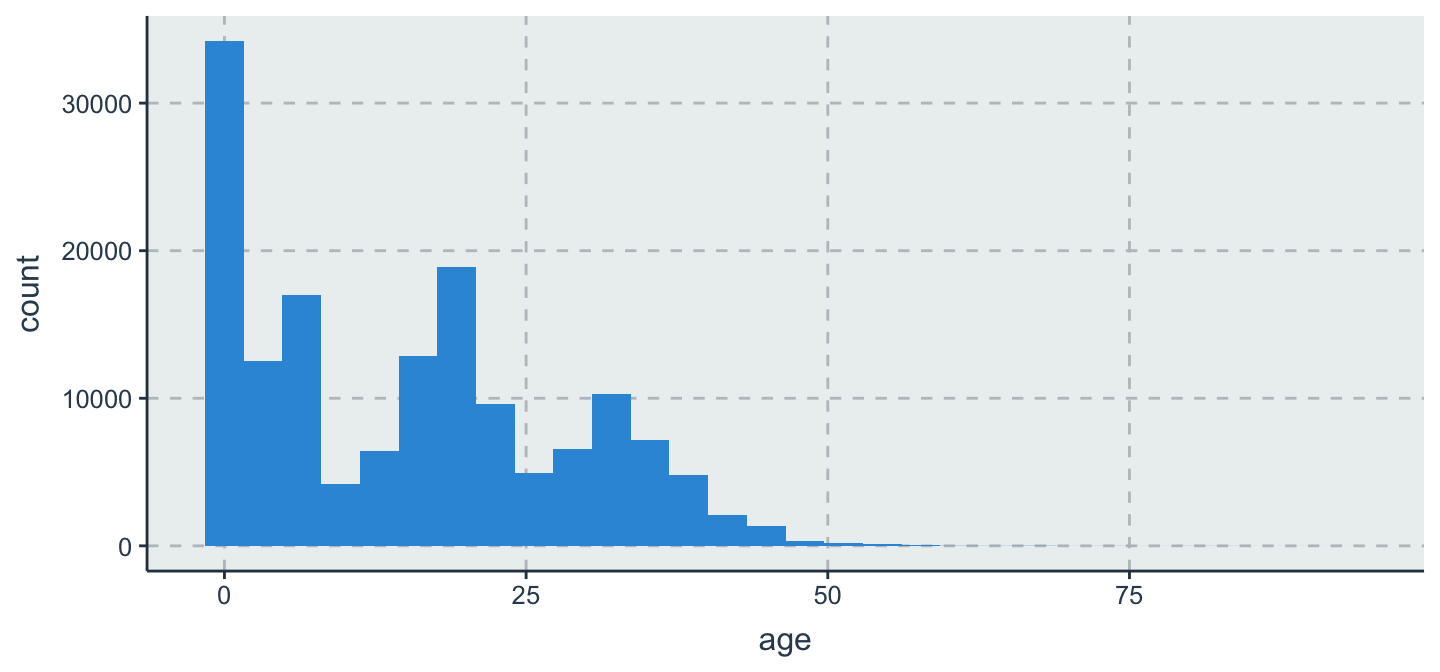

單一數值：Histogram

`geom_histogram`

data %>%
  ggplot(aes(x = age, y =..count..)) +
  geom_histogram()

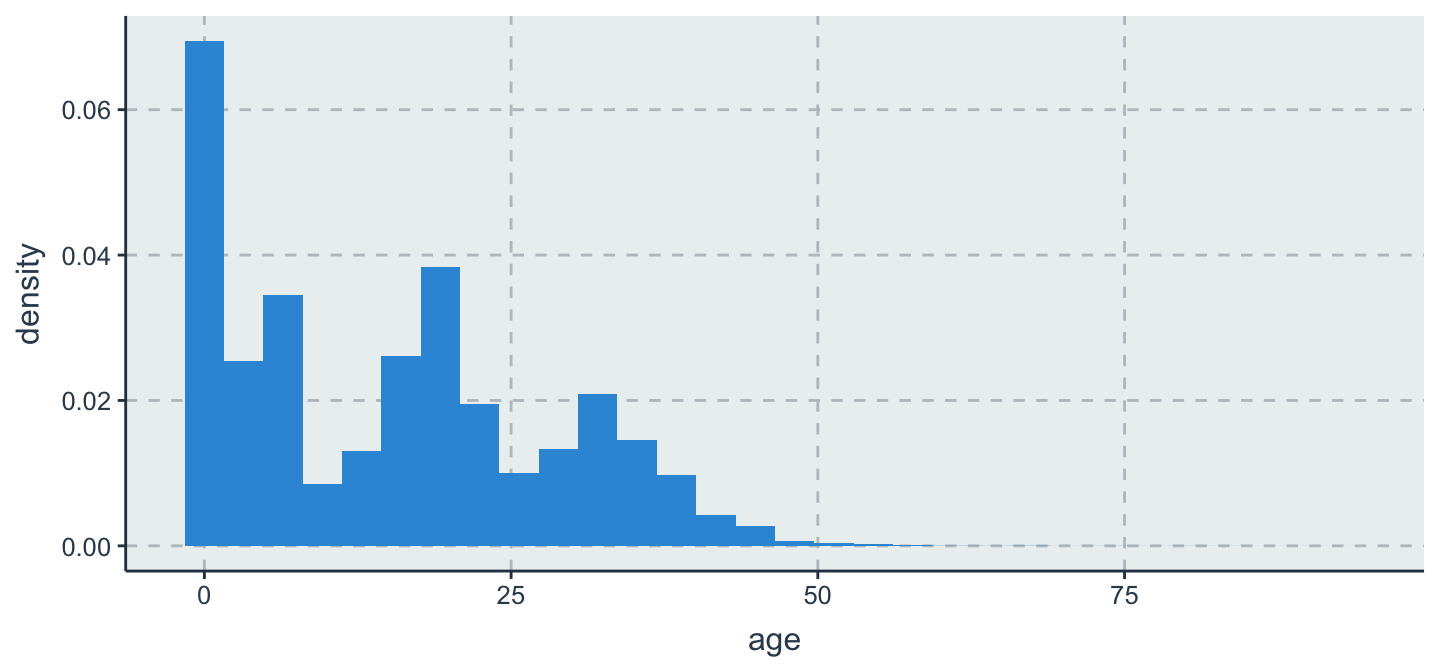

Histogram

aes(y=..count..) vs. aes(y=..density..)

data %>%
  ggplot(aes(x = age, y =..density..)) +
  geom_histogram()

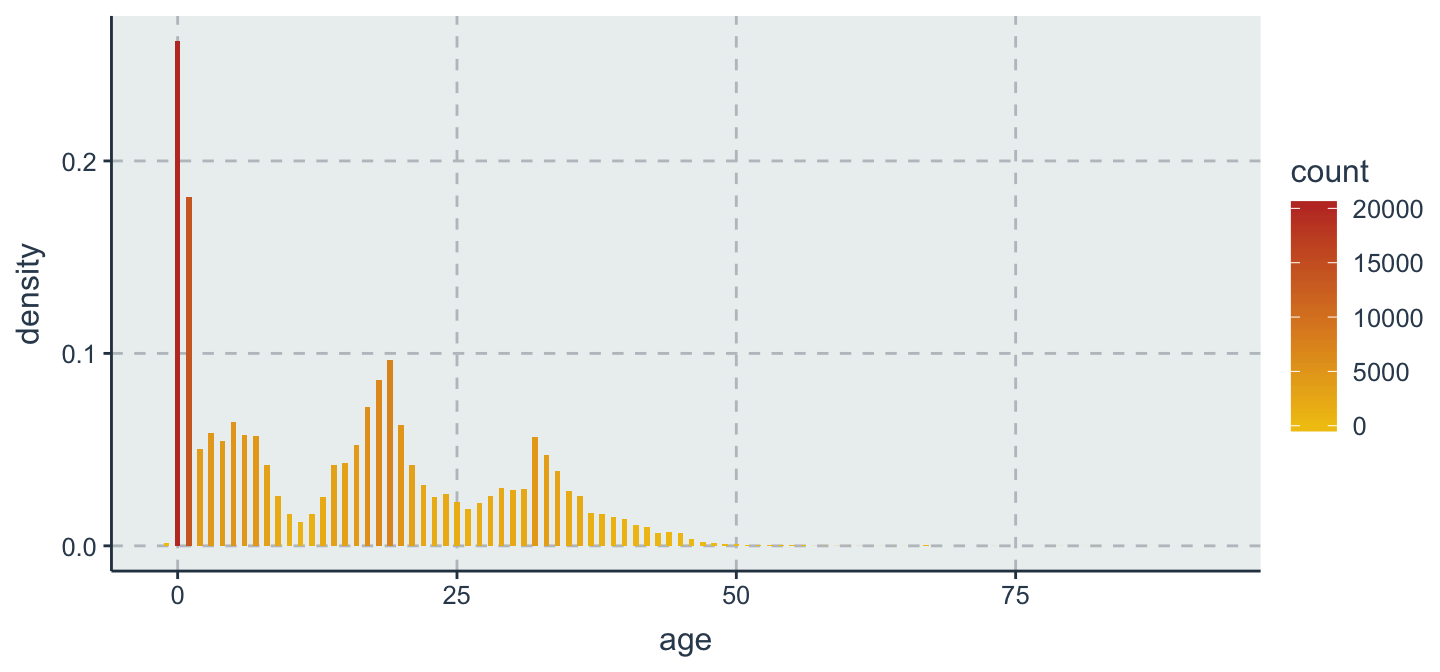

Histogram

data %>%
  ggplot(aes(x = age, y =..density.., fill =..count..)) + # fill 依指定欄位填色
  geom_histogram(binwidth = .5)

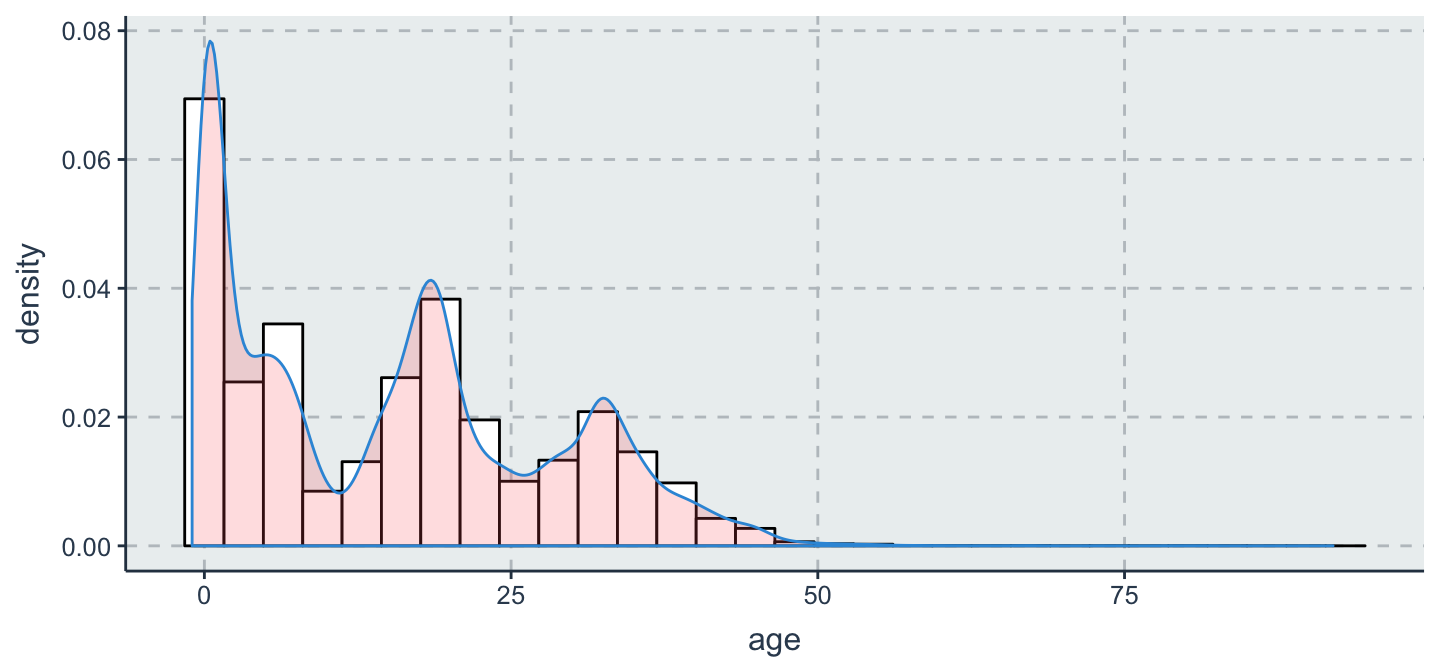

Histogram + density

geom_histogram() + geom_density()

data %>%
  ggplot(aes(x = age, y = ..density..)) +
  geom_histogram(color = "black", fill = "white") +
  geom_density(alpha = .2, fill = "#FF6666") # alpha設定透明度

量化 v.s. 量化：Scatter Plot

Scatter plot

geom_point

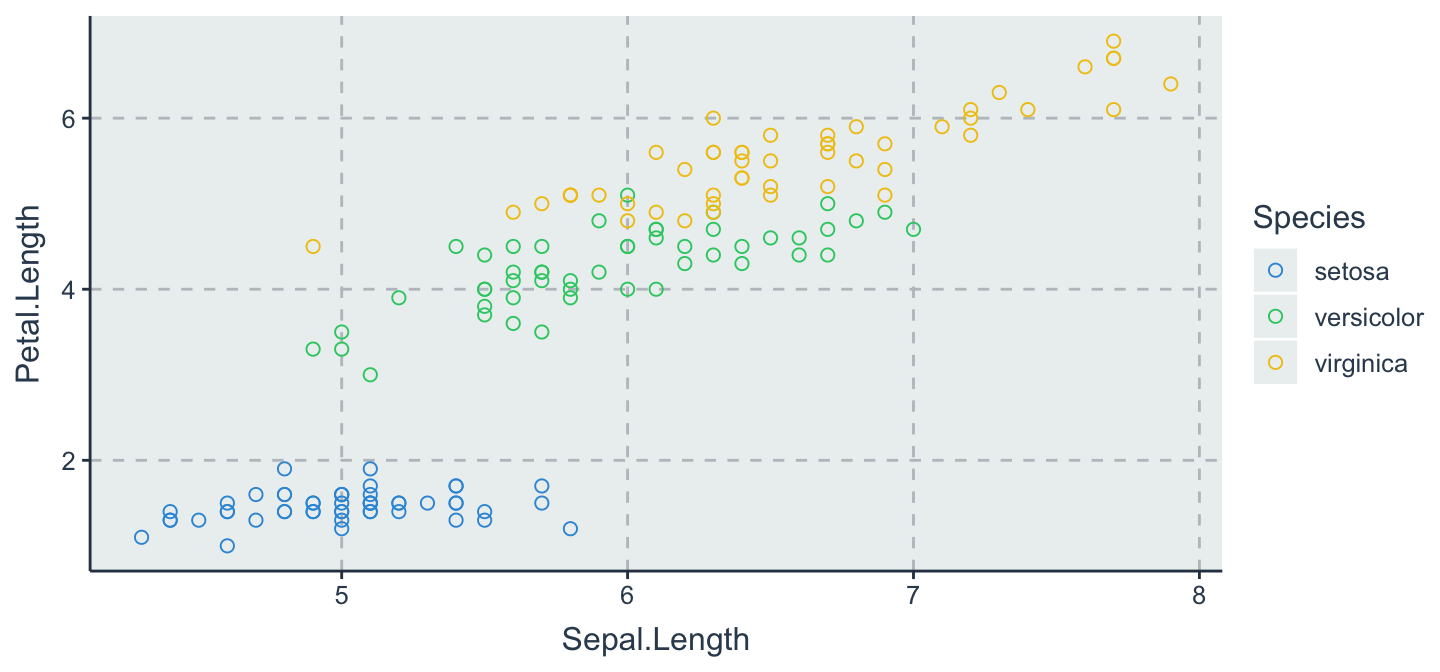

iris %>%
  ggplot(aes(x = Sepal.Length, y = Petal.Length, color = Species)) +
  geom_point(shape = 1, size = 2) # shape控制圖示；size控制點的大小

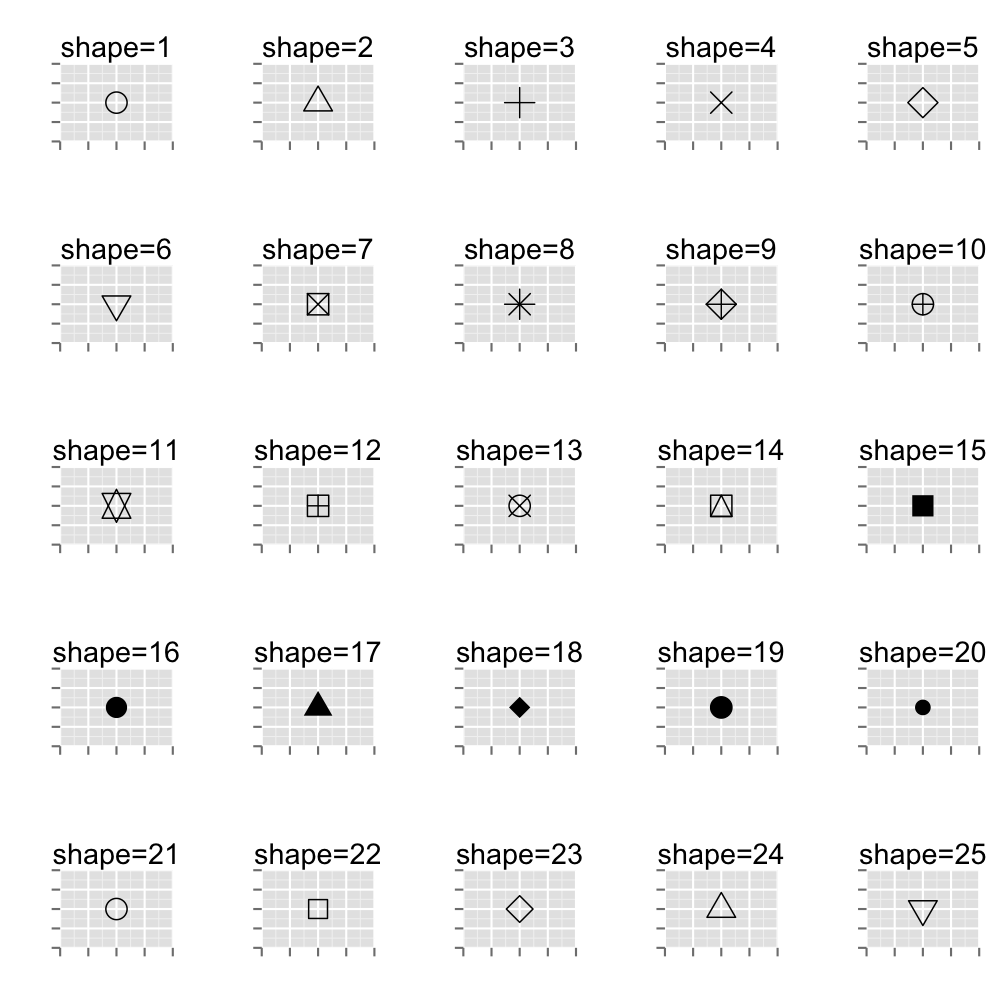

point shape types in `ggplot2`

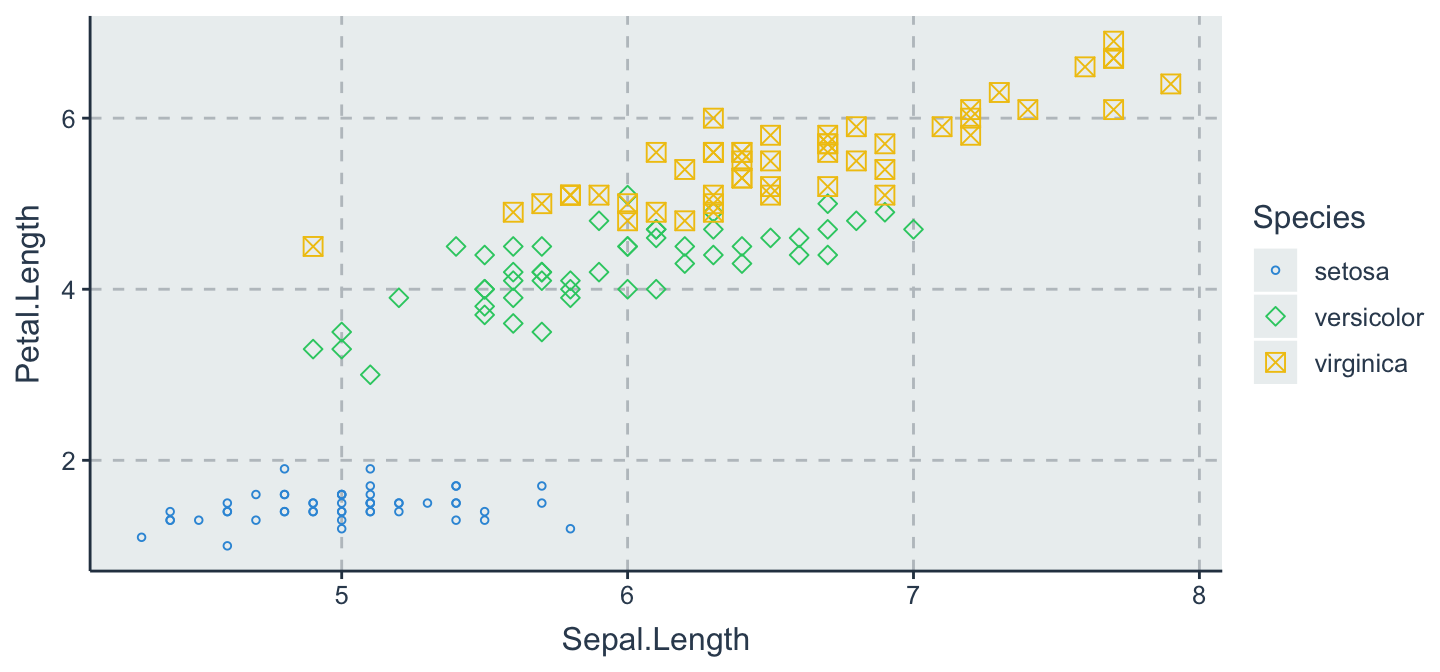

Scatter plot

參數放在 aes() 函數裡面，表示資料依據指定欄位內容做不同的shape/size變化

iris %>%
  ggplot(aes(x = Sepal.Length, y = Petal.Length, color = Species, shape = Species, size = Species)) +
  geom_point() + scale_shape_manual(values = c(1,5,7)) +  # 控制 shape 顯示圖示
  scale_size_manual(values = c(1,2,3))   # 控制圖示 size 顯示大小

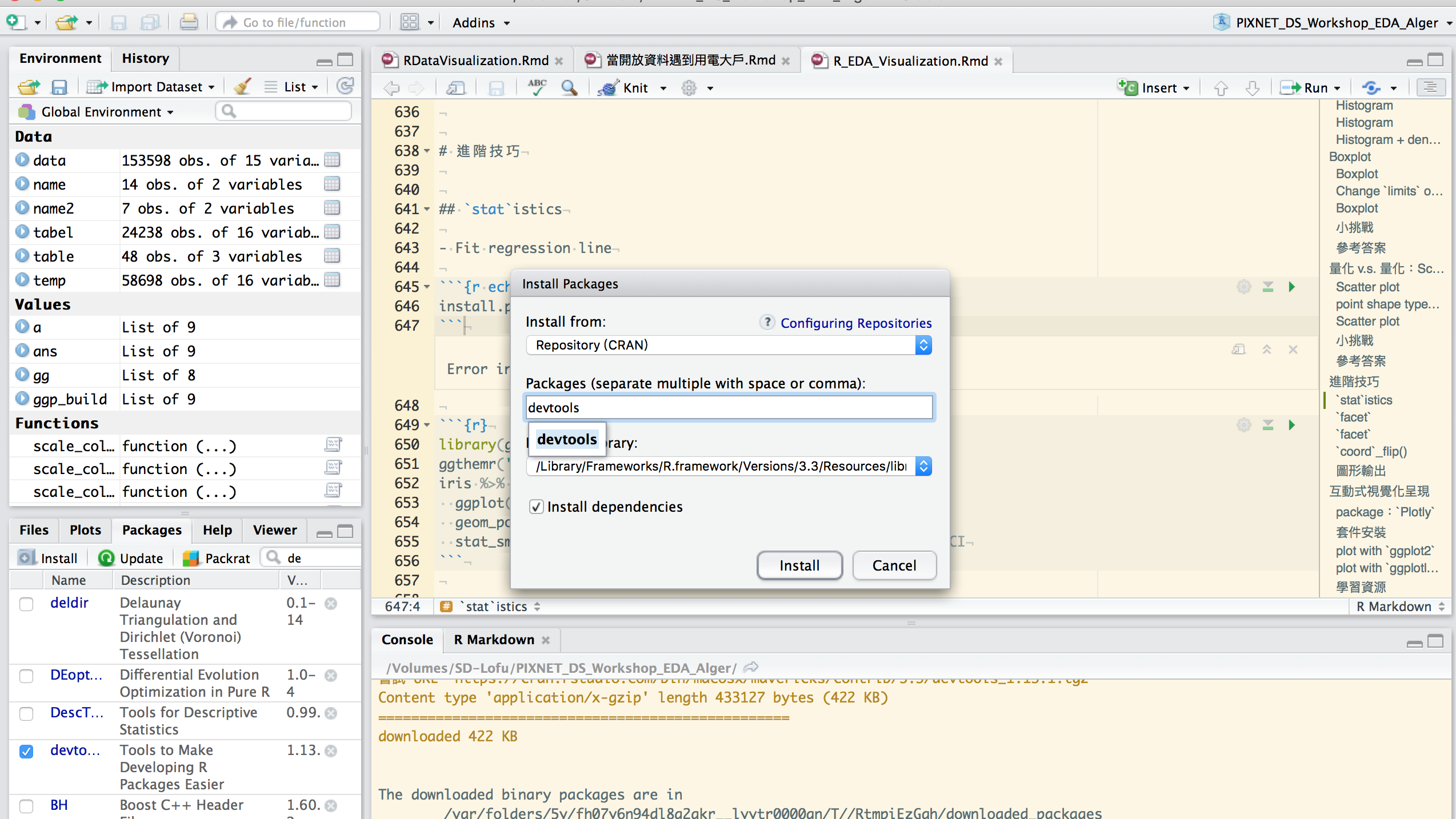

插播

install.packages("devtools")

配色懶人包ggthemr

小挑戰

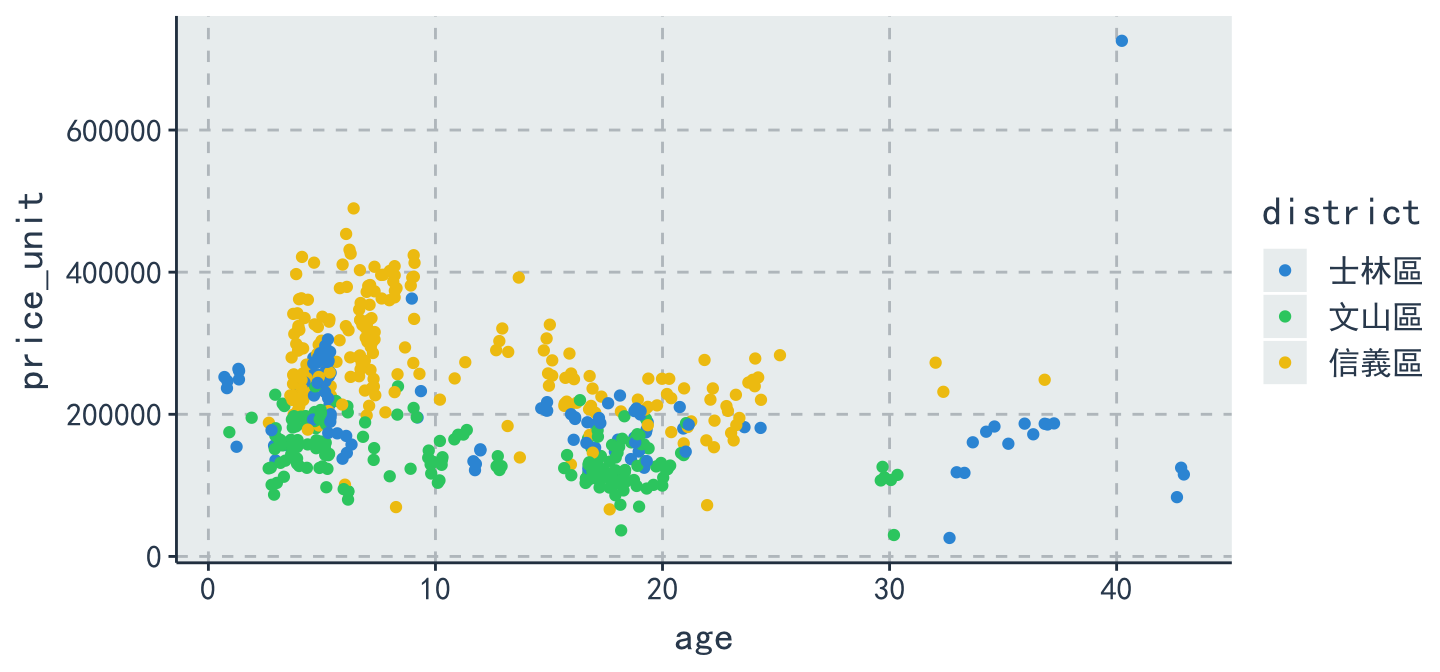

士林區,文山區,信義區三個區域的套房(1房1廳1衛)在屋齡與每平方公尺單價存在著怎樣的特性？

參考答案

library(ggthemr)
ggthemr('flat')
ans = data %>% filter(district == "文山區" | district == "士林區" |district == "信義區") %>% filter(build_type == "套房(1房1廳1衛)") %>% ggplot(aes(x = age, y = price_unit, color = district)) + geom_point(position = "jitter") + thm()
ans

HeatMap

`寬轉長` 計算相關性

p = dat %>%
  cor() %>%
  as.data.frame() %>%
  mutate(names = row.names(.)) %>%
  gather(class, cor, 1:4)
p %>% head(10)

          names        class   cor
1  Sepal.Length Sepal.Length  1.00
2   Sepal.Width Sepal.Length -0.12
3  Petal.Length Sepal.Length  0.87
4   Petal.Width Sepal.Length  0.82
5  Sepal.Length  Sepal.Width -0.12
6   Sepal.Width  Sepal.Width  1.00
7  Petal.Length  Sepal.Width -0.43
8   Petal.Width  Sepal.Width -0.37
9  Sepal.Length Petal.Length  0.87
10  Sepal.Width Petal.Length -0.43

Heatmap的好處

藉由 Heatmap ，快速地看出變數之間的關聯程度

p %>%
  ggplot(aes(x = names, y = class, fill= cor)) +
  geom_tile() + labs(x = "", y = "") +
  scale_fill_gradient2(limits = c(-1, 1))

進階技巧

`stat`istics

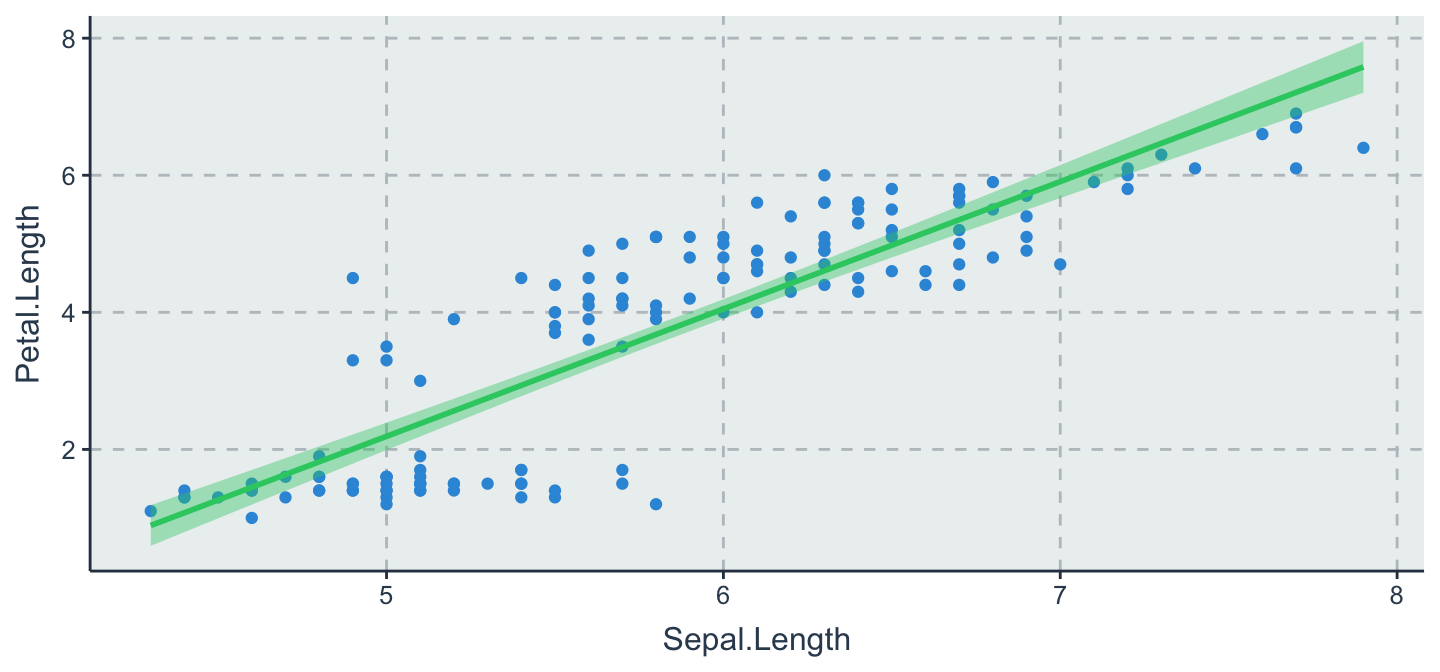

Fit regression line

library(ggthemr)
ggthemr('flat')
iris %>%
  ggplot(aes(x = Sepal.Length, y = Petal.Length)) +
  geom_point() +
  stat_smooth(method = lm, level = .95) # add se=FALSE to disable CI

`facet`

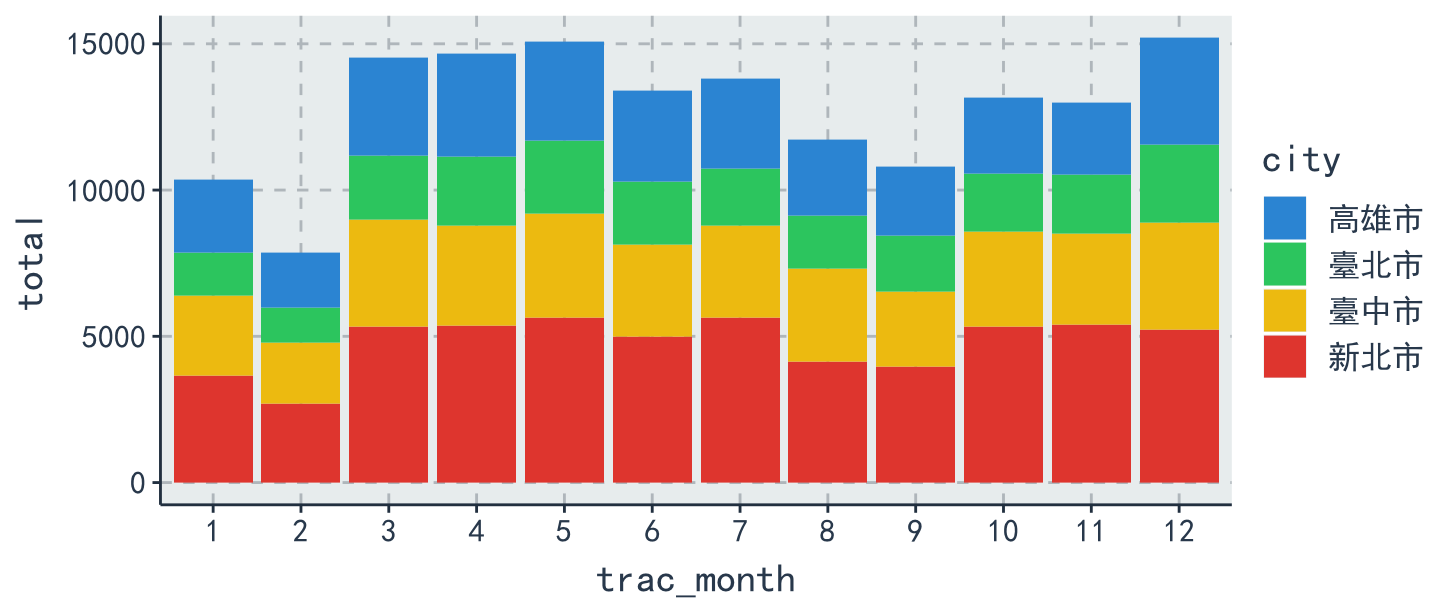

比較各縣市在各月份下的交易量

table <- data %>%
  group_by(city, trac_month) %>% # 選擇縣市、交易月份作為分群
  summarise(total = n()) # 計算分群下的總數
table %>%
  ggplot(aes(x = trac_month, y = total ,fill = city))+
    geom_bar(stat = 'identity') + thm()

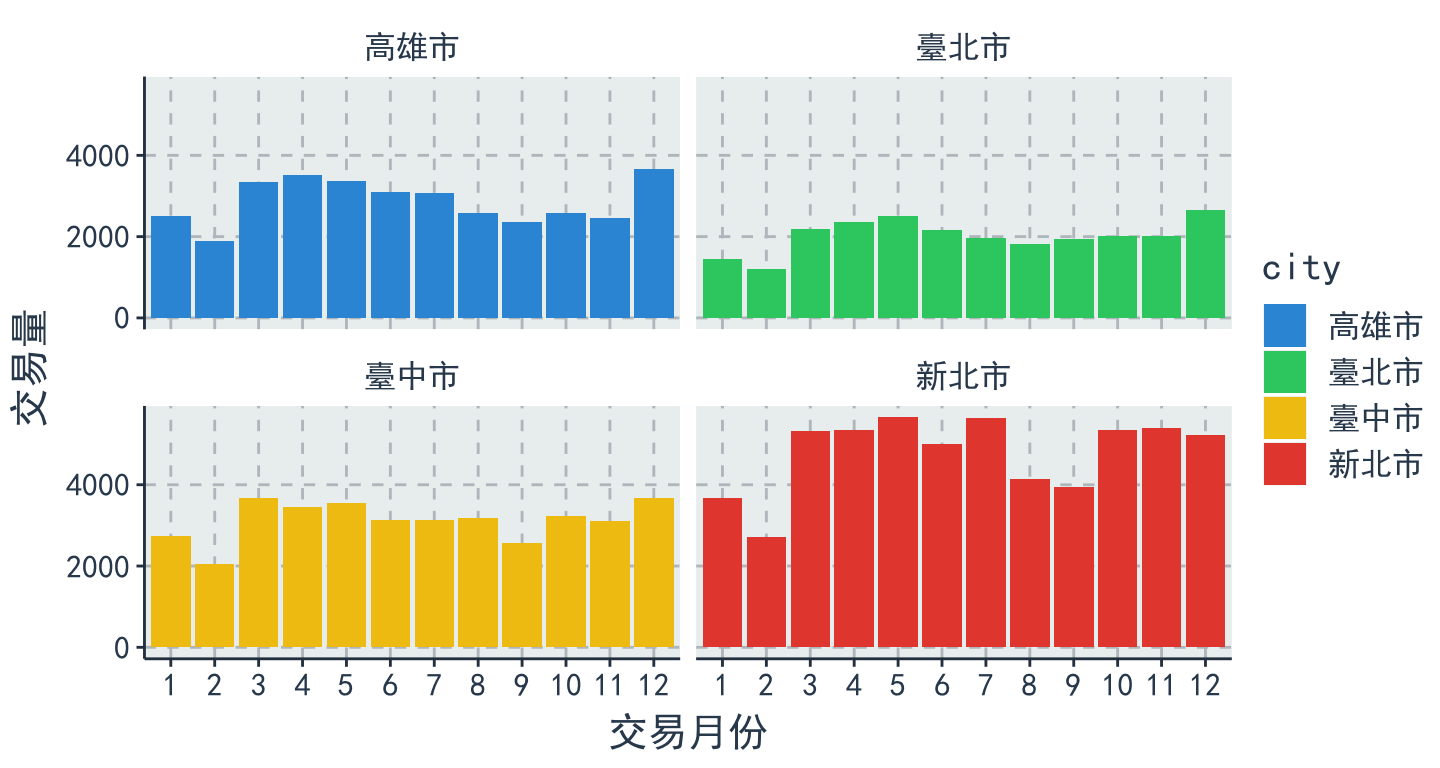

`facet`

table %>%
  ggplot(aes(x = trac_month, y = total ,fill = city))+
    geom_bar(stat = 'identity') + thm() +
    facet_wrap( ~city , nrow = 2) +
    labs(x = "交易月份", y="交易量")

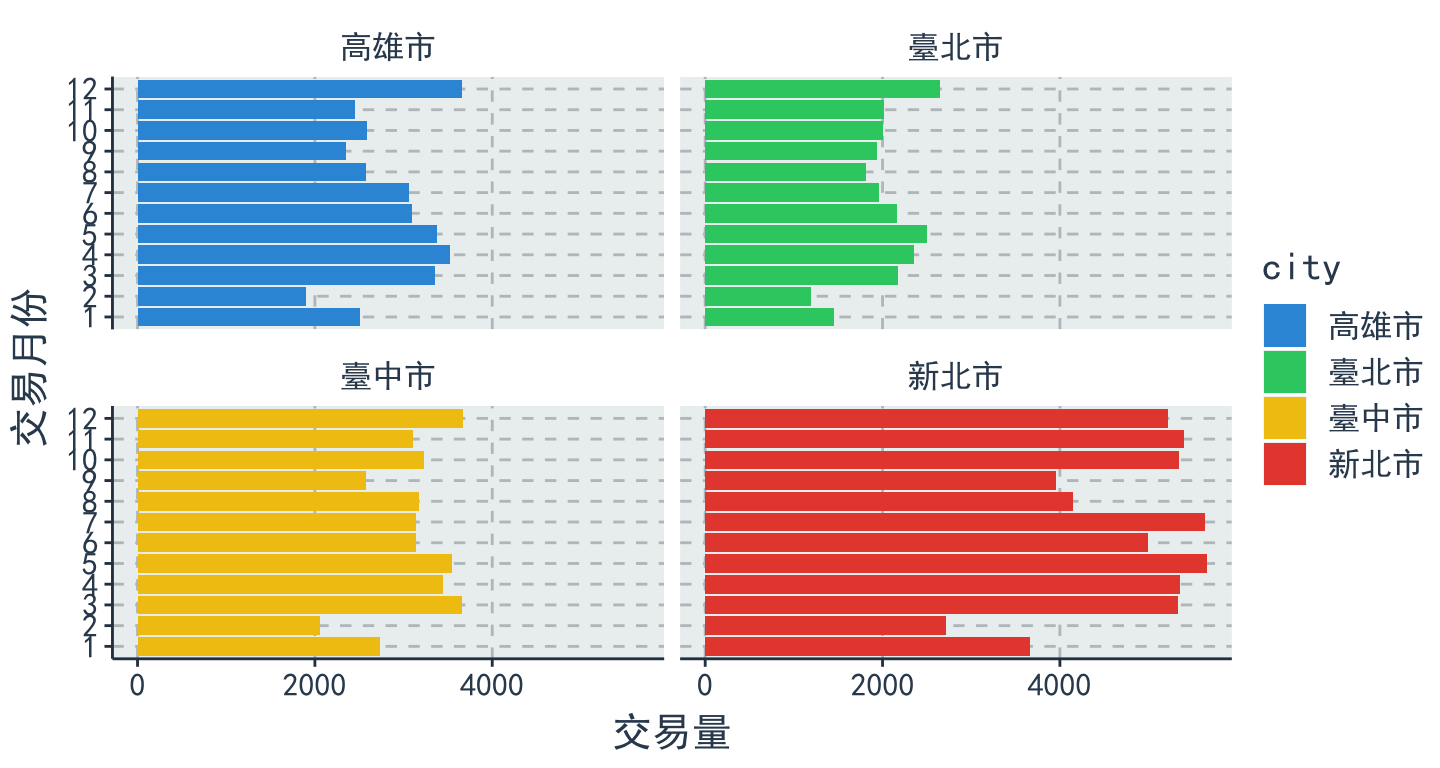

`coord`_flip()

table %>%
  ggplot(aes(x = trac_month, y = total, fill = city)) +
  geom_bar(stat = 'identity') + thm() + facet_wrap( ~ city, nrow = 2)+
  labs(x = "交易月份", y = "交易量") + coord_flip()

圖形輸出

利用 RStudio UI 介面存擋
畫完圖之後，再存檔

ggsave('檔案名稱')
ggsave("plot.pdf", width = 4, height = 4)
ggsave("plot.png", width = 4, height = 4, dpi = 300)

互動式視覺化呈現

package：`Plotly`

Plotly是一個資料視覺化的R套件，以簡單的方式，讓資料能夠產生互動的效果。
提供一個合作平台，使用者能夠將自己在R中繪製的圖存上屬於自己的Plotly平台上。
Plotly官方網站
結合了各式各樣的API，包裝Python、R、Malab、…等等

當然～ggplot2也能夠輕易地使用plotly轉換成互動式的圖表！！

套件安裝

直接從CRAN內下載

# Plotly is now on CRAN!
install.packages("plotly")
# install the latest development version (on GitHub) via devtools

或是從github上下載，但前提是先安裝devtools

# install.packages("devtools")
devtools::install_github("ropensci/plotly")

安裝完，一樣別忘了要library！

library(plotly)

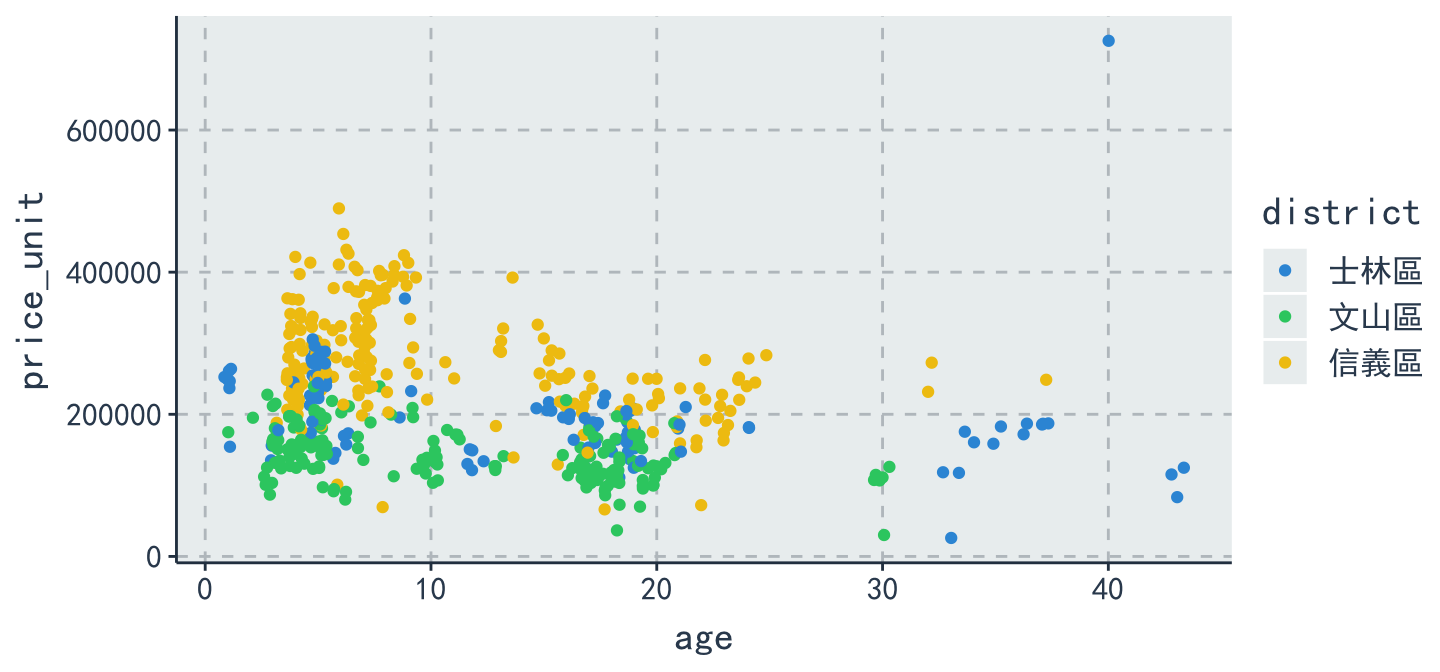

plot with `ggplot2`

剛剛的小挑戰！？

ans = data %>%
  filter(district == "文山區" | district == "士林區" |district == "信義區") %>%
  filter(build_type == "套房(1房1廳1衛)") %>%
  ggplot(aes(x = age, y = price_unit, color = district)) + geom_point(position = "jitter") +
  thm()
ans

plot with `ggplotly` & `Resize`

是不是非常簡單？！

ggplotly(ans, height = 400, width = 1000)

學習資源

掌握心法後，如何自行利用 R 解決問題

了解自己的需求，詢問關鍵字與函數
Taiwan R User Group
ptt R_Language版
R軟體使用者論壇
StackOverflow
歡迎來信 leslie.li@dsp.im 與我一起交流！

本週作業

請同學完成R語言翻轉系統以下章節：

必修

03-RVisualization-03-ggplot2

選修

03-RVisualization-01-One-Variable-Visualization
03-RVisualization-02-Multiple-Variables-Visualization
03-RVisualization-04-Javascript-And-Maps

課程綱要

Agenda

Data Visualization

ggplot2 簡介

The Anatomy of a Plot

ggplot2 基本架構

ggplot2 基本架構(2)

ggplot2 基本語法

圖層概念的實作

前菜 - ggplot2到底有多少種圖

Various functions

注意

正片開始

首先請先安裝以下套件

一切從讀檔開始（CSV）

資料介紹

欄位說明

以為開始了嗎？

身為資料分析師，一定要有的好習慣！

質化 v.s. 量化：Bar Chart

geom_bar

Change labels !

Change colors !

Bar chart

Bar chart

Reoder x

小挑戰

參考解答

Grouping：stack

Grouping：dodge

量化 v.s. 量化：Line Chart

geom_line

Line chart

Multiple Line

Multiple Line

小挑戰

參考答案 (有發現什麼問題嗎？！)

調整 x 軸的 scale 再看一次

單一數值：Histogram

geom_histogram

Histogram

Histogram

Histogram + density

量化 v.s. 量化：Scatter Plot

Scatter plot

point shape types in ggplot2

Scatter plot

插播

小挑戰

參考答案

HeatMap

相關性熱圖

寬轉長 計算相關性

Heatmap的好處

進階技巧

statistics

facet

facet

coord_flip()

圖形輸出

互動式視覺化呈現

package：Plotly

套件安裝

plot with ggplot2

plot with ggplotly & Resize

學習資源

掌握心法後，如何自行利用 R 解決問題

本週作業

請同學完成R語言翻轉系統以下章節：

必修

選修

Thanks for listening

`geom_bar`

Grouping：`stack`

Grouping：`dodge`

`geom_line`

`Multiple` Line

`Multiple` Line

`geom_histogram`

point shape types in `ggplot2`

`寬轉長` 計算相關性

`stat`istics

`facet`

`facet`

`coord`_flip()

package：`Plotly`

plot with `ggplot2`

plot with `ggplotly` & `Resize`
